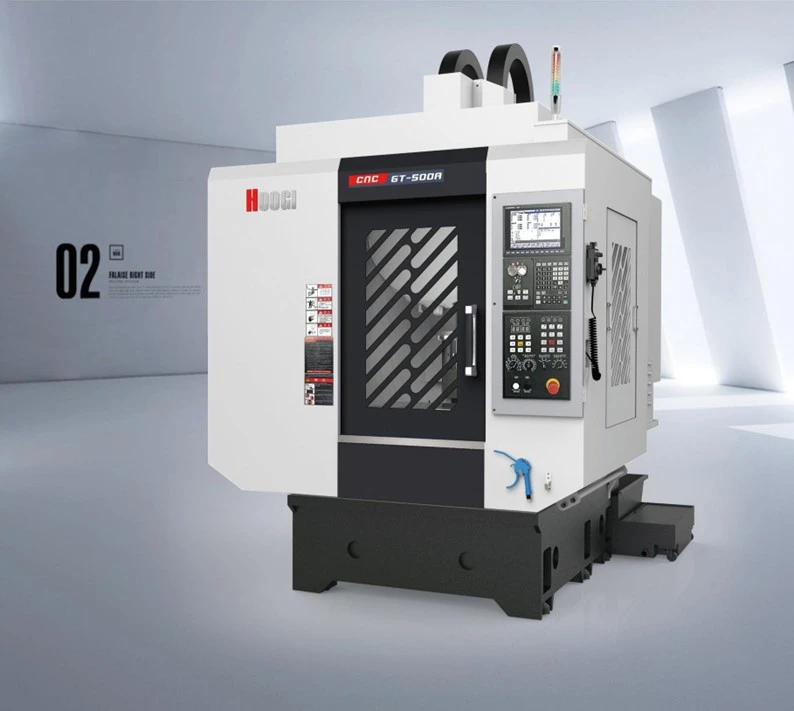

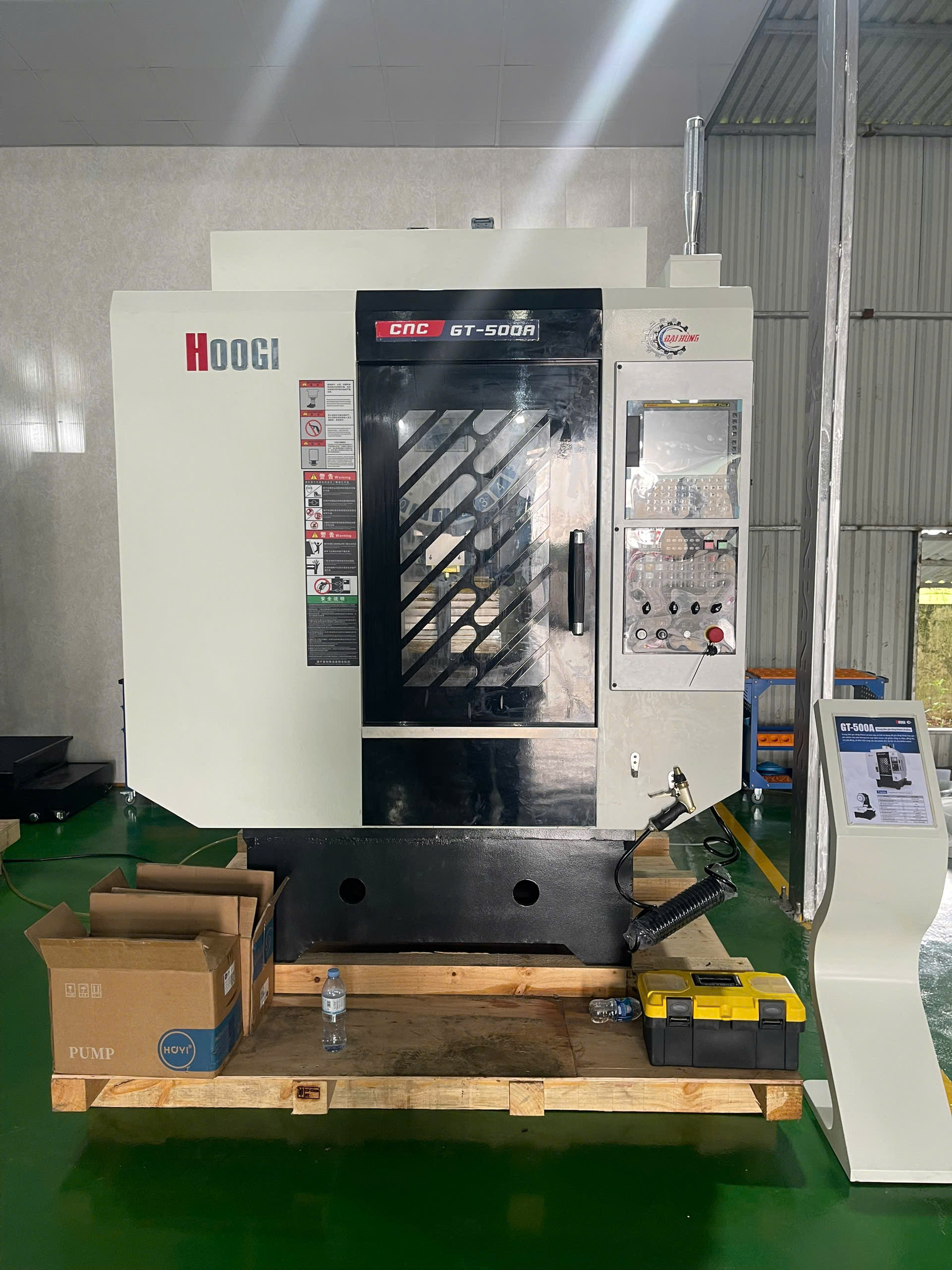

Máy phay CNC ĐẠI HÙNG HOOGI GT500A
💥 MÁY PHAY ĐẠI HÙNG HOOGI GT500A
Máy mới zin 100% bảo hành 24 tháng.
🔸 Hệ điều khiển : FANUC Oi-MF Plus (5) hoặc Mitsubishi M80A
🔸Kích thước bàn máy: 650x400mm
🔸Hành trình : 500x450x330mm.
🔸 Tốc độ trục chính : 20.000 rpm.
🔸 BT30- 21 dao thay tự động.
🔸 Năm sản xuất 2025
ĐẠI HÙNG ĐỒNG HÀNH CÙNG BẠN
MIỄN PHÍ GIAO HÀNG
CAM KẾT hàng chính hãng 100%
BẢO HÀNH 24 tháng
SẢN PHẨM có hóa đơn GTGT (VAT)

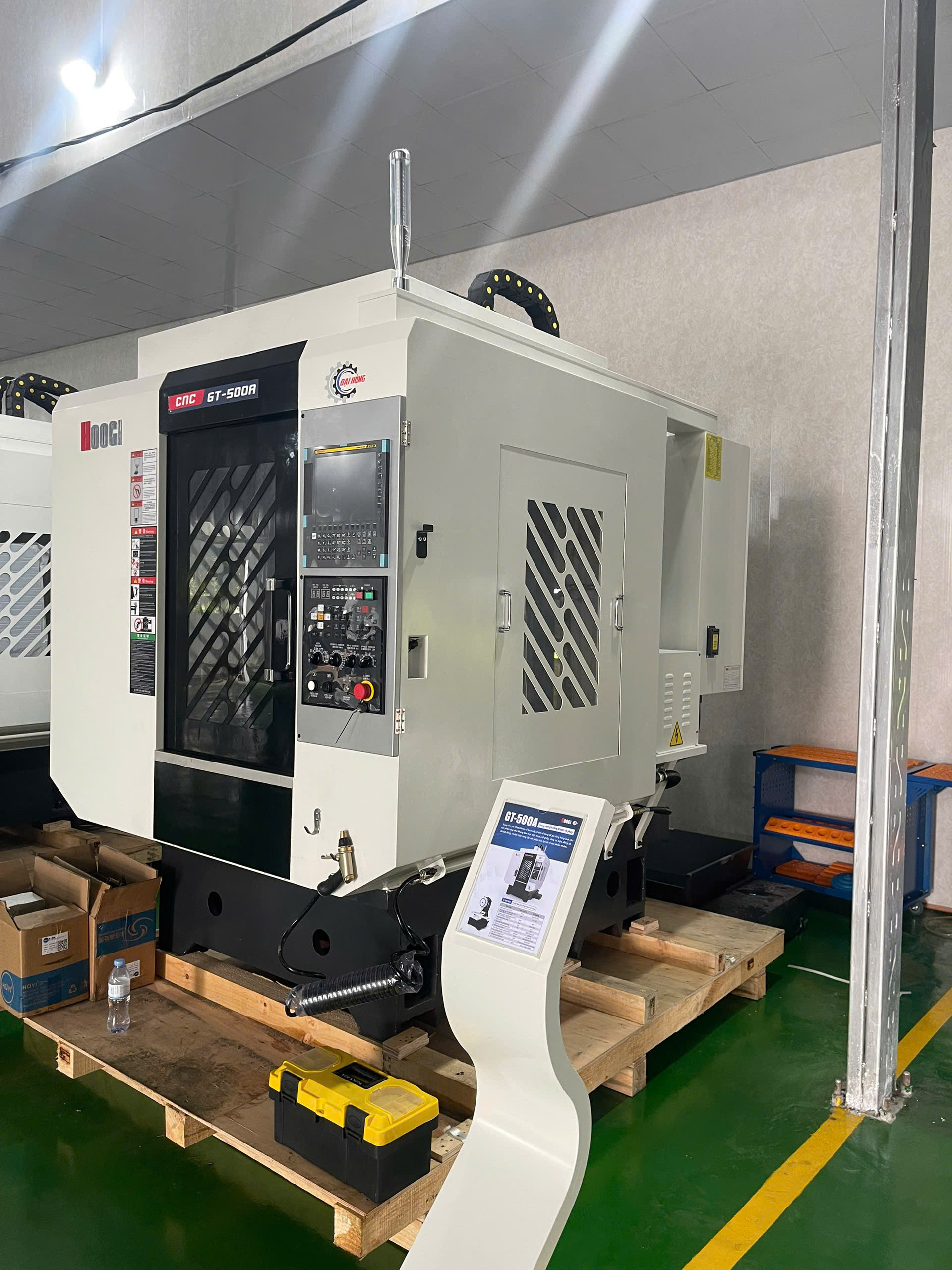

Đại Hùng Hoogi GT-500A
Máy khoan và taro GT-500A là máy khoan và taro tốc độ cao do liên doanh Đại Hùng và Guangdong Hoogi sản xuất chế tạo. Các tính năng chính của nó là tốc độ cao, hiệu suất cao, độ chính xác và độ tin cậy cao. Trung tâm khoan và taro linh hoạt, tốc độ dịch chuyển nhanh, tốc độ trục chính cao, khoan và taro nhanh, thay đổi công cụ nhanh. Trung tâm khoan và taro này có thể được sử dụng để gia công hàng loạt khung kim loại điện thoại di động, bộ ghép nối, dụng cụ điện, đồng hồ, đồ đồng, chụp đèn LED và các sản phẩm đúc khuôn khác cũng như các sản phẩm nhôm và các sản phẩm nhẹ khác.
Bàn làm việc, thân máy, thanh trượt và các bộ phận đúc khác của trung tâm khoan và ren của chúng tôi đều được làm bằng vật liệu đúc HT300, giúp máy công cụ cứng cáp hơn. Bàn máy được thiết kế rộng hơn và thân máy chắc chắn và nặng. Trục chính của máy sử dụng trục chính đặc biệt từ trung tâm khoan và ren của Đài Loan, có độ cứng trục chính tốt và độ chính xác cao.
Cấu trúc và đặc điểm hiệu suất của máy công cụ

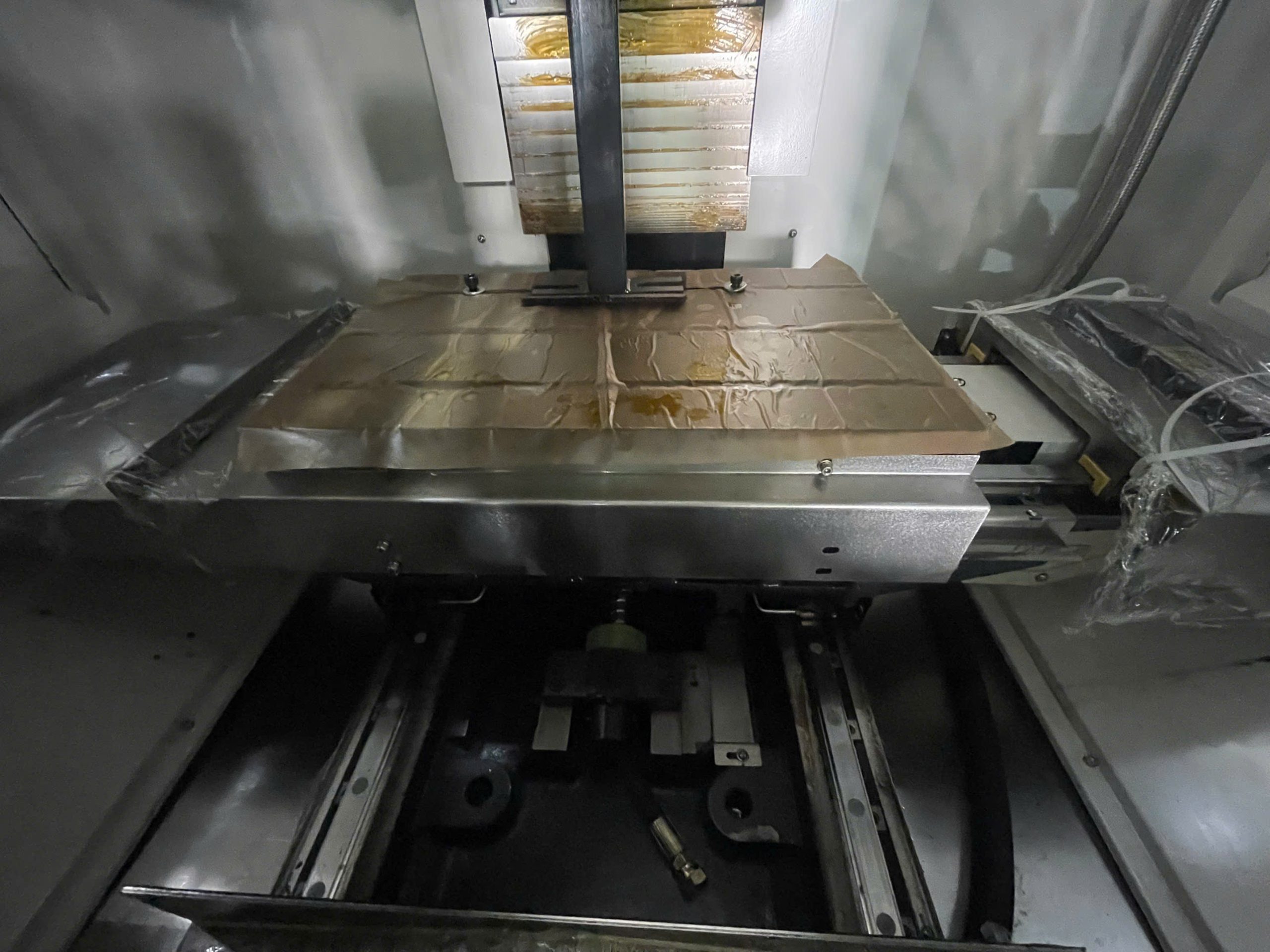

- Bệ máy và bàn làm việc
◆ Bệ máy công cụ, bàn làm việc và các bộ phận lớn khác đều được làm bằng nhựa đúc cát HT300 và gang đúc chất lượng cao, giúp máy công cụ có độ cứng cao và độ chính xác ổn định lâu dài. Và sau quá trình xử lý lão hóa thứ cấp đầy đủ (tôi luyện, lão hóa rung), nó đảm bảo tính ổn định về hiệu suất hoạt động lâu dài của máy công cụ.
◆ Chuyển động của bàn làm việc dọc theo trục X và trục Y của máy công cụ. Trục X và trục Y sử dụng thanh ray dẫn hướng tuyến tính chịu lực THK của Nhật Bản có độ cứng cao và hiệu suất động tốt.
◆ Sử dụng hệ thống truyền động vít me bi THK của Nhật Bản, cấu trúc nhỏ gọn, chuyển động trơn tru và độ chính xác cao.
- Trụ
◆ Các trụ được thiết kế theo hình xương cá, chắc chắn và nặng.
◆ Hộp trục chính di chuyển lên xuống trên cột theo hai trục. Trục Z sử dụng thanh ray dẫn hướng tuyến tính chịu lực THK của Nhật Bản và hệ thống truyền động vít me bi THK của Nhật Bản, có độ cứng cao, chuyển động ổn định và độ chính xác cao.

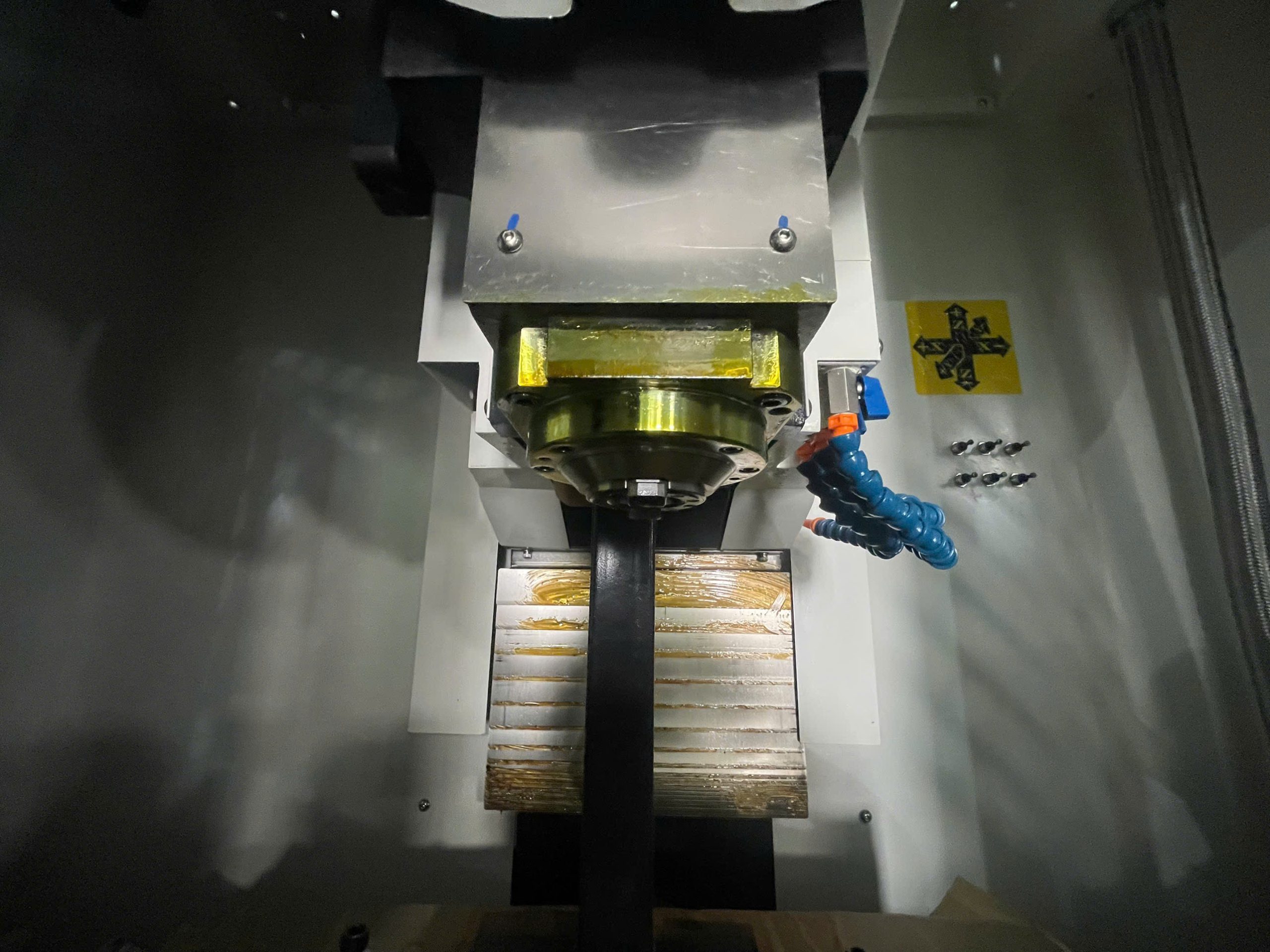

- Hộp trục chính và hệ thống trục chính
◆ Trục chính sử dụng trục chính chuyên dụng khoan và taro BT30 của Đài Loan, có độ cứng trục chính tốt và độ chính xác cao.
◆ Động cơ trục chính và trục chính sử dụng cấu trúc kết nối trực tiếp, tốc độ cao và tiếng ồn thấp, tốc độ tối đa là 20000 vòng/phút.
- Hệ thống phát hiện
◆Hệ thống phản hồi servo trục X, Y và Z sử dụng bộ mã hóa tuyệt đối của động cơ servo để kiểm soát độ chính xác vị trí và thực hiện điều khiển vòng bán kín, đảm bảo máy công cụ hoạt động ổn định và có độ chính xác cao với khả năng duy trì độ chính xác lâu dài.
◆ Khách hàng có thể yêu cầu thêm tùy chọn để máy đạt được khả năng kiểm soát vòng kín hoàn toàn.
◆ Máy công cụ có thể được trang bị hệ thống phát hiện phôi gia công như một tùy chọn.
- Hệ thống bôi trơn
◆ Thanh ray dẫn hướng và vít dẫn sử dụng hệ thống bôi trơn định lượng và định tính tập trung để cung cấp dầu định kỳ cho từng điểm bôi trơn nhằm đảm bảo tính linh hoạt và độ tin cậy của các bộ phận chuyển động.
◆ Vòng bi trục chính và vòng bi trục vít bi đều được làm bằng mỡ nhập khẩu chịu nhiệt độ thấp và tốc độ cao, đảm bảo bôi trơn lâu dài và chuyển động đáng tin cậy.
- Hệ thống làm mát tuần hoàn, thiết bị làm mát trục chính
◆ Hệ thống trục chính được trang bị hệ thống làm mát bằng dầu để ngăn ngừa biến dạng nhiệt và cải thiện độ chính xác gia công. Dụng cụ cắt được làm mát bằng nước.

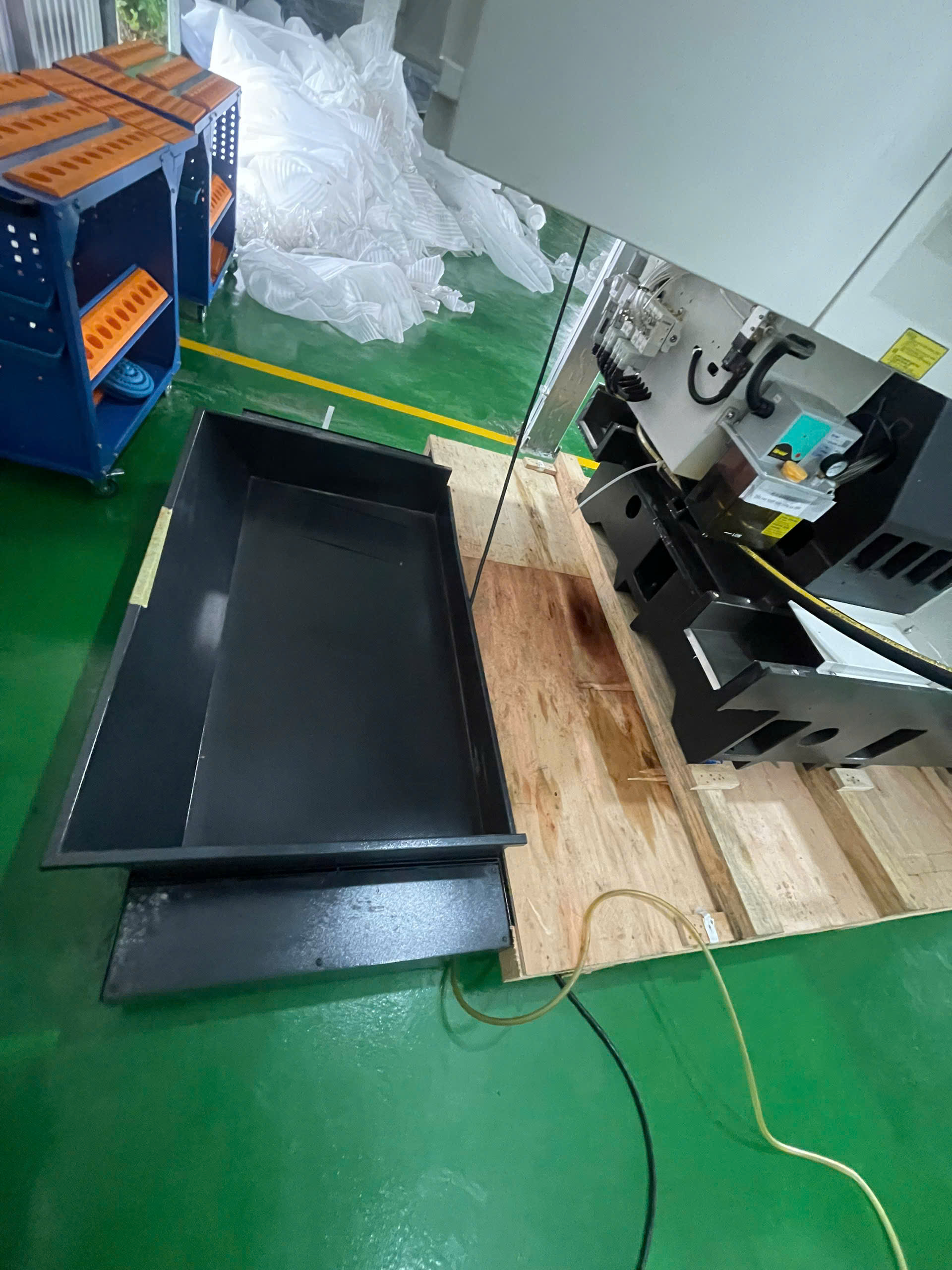

- Hệ thống loại bỏ chip tự động
◆Máy công cụ có thể được trang bị băng tải phoi dạng xích như một tùy chọn thêm.
- Hệ thống áp suất không khí
◆ Các chức năng khác nhau của hệ thống khí nén được thực hiện bằng cách điều khiển van điện từ thông qua chương trình PLC để đạt được các chức năng như làm mát bằng không khí.
◆ Hệ thống mạch khí chủ yếu bao gồm các thành phần van ba lá và van điện từ khí nén. Khí đi qua bộ tách dầu-nước để lọc bỏ tạp chất và nước, ngăn không cho khí bẩn làm hỏng và ăn mòn máy công cụ.
- Hệ thống bảo vệ
◆Thanh ray dẫn hướng của máy công cụ được trang bị nắp bảo vệ bằng tấm thép để ngăn mạt sắt và chất làm mát xâm nhập vào máy công cụ và bảo vệ thanh ray dẫn hướng và vít dẫn khỏi bị ăn mòn. Kéo dài tuổi thọ và độ chính xác của máy công cụ.

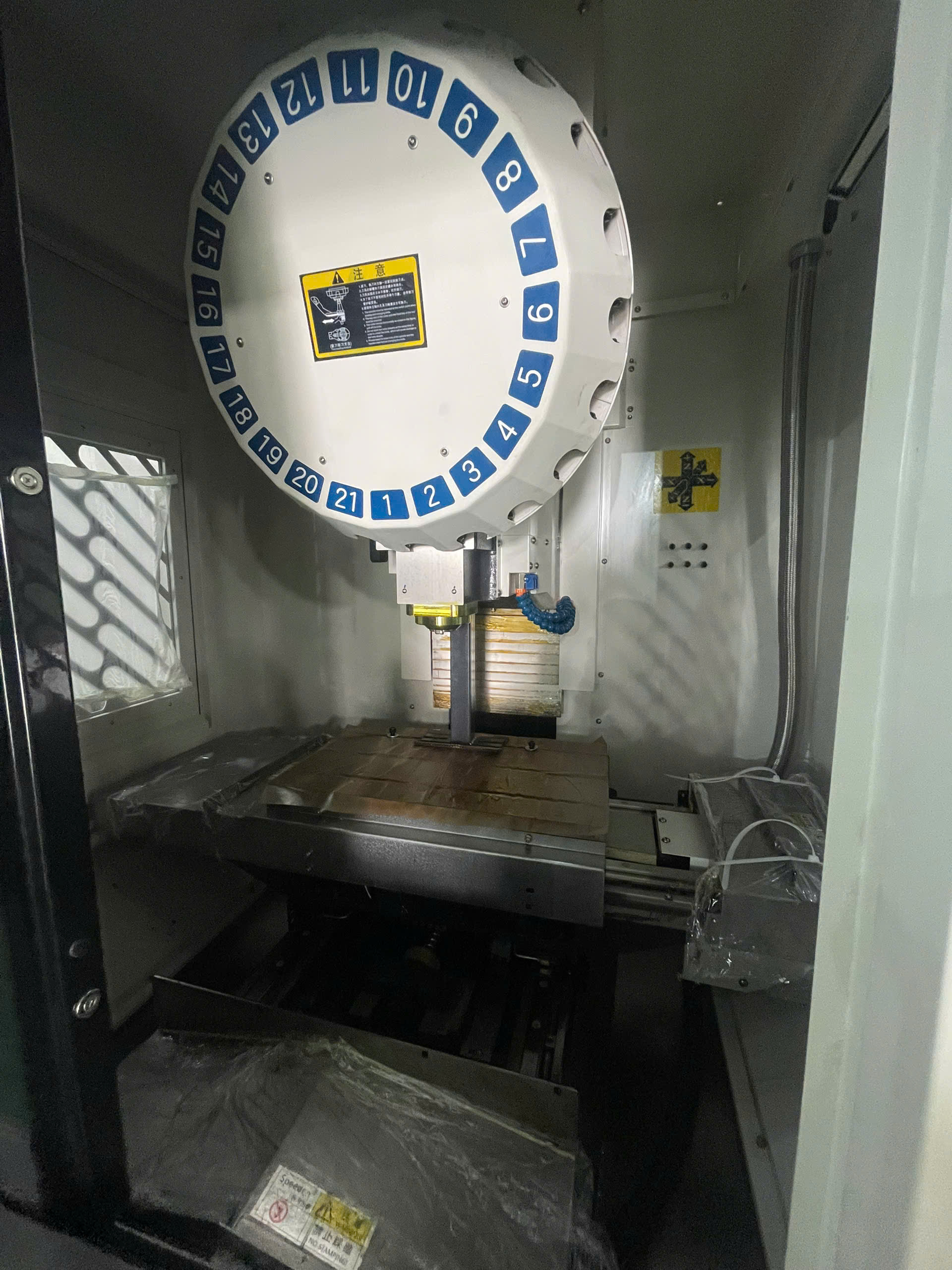

- Hệ thống thay dao tự động
◆Máy công cụ được trang bị 21 ổ chứa dụng cụ, tốc độ thay dụng cụ là 1,2 giây.

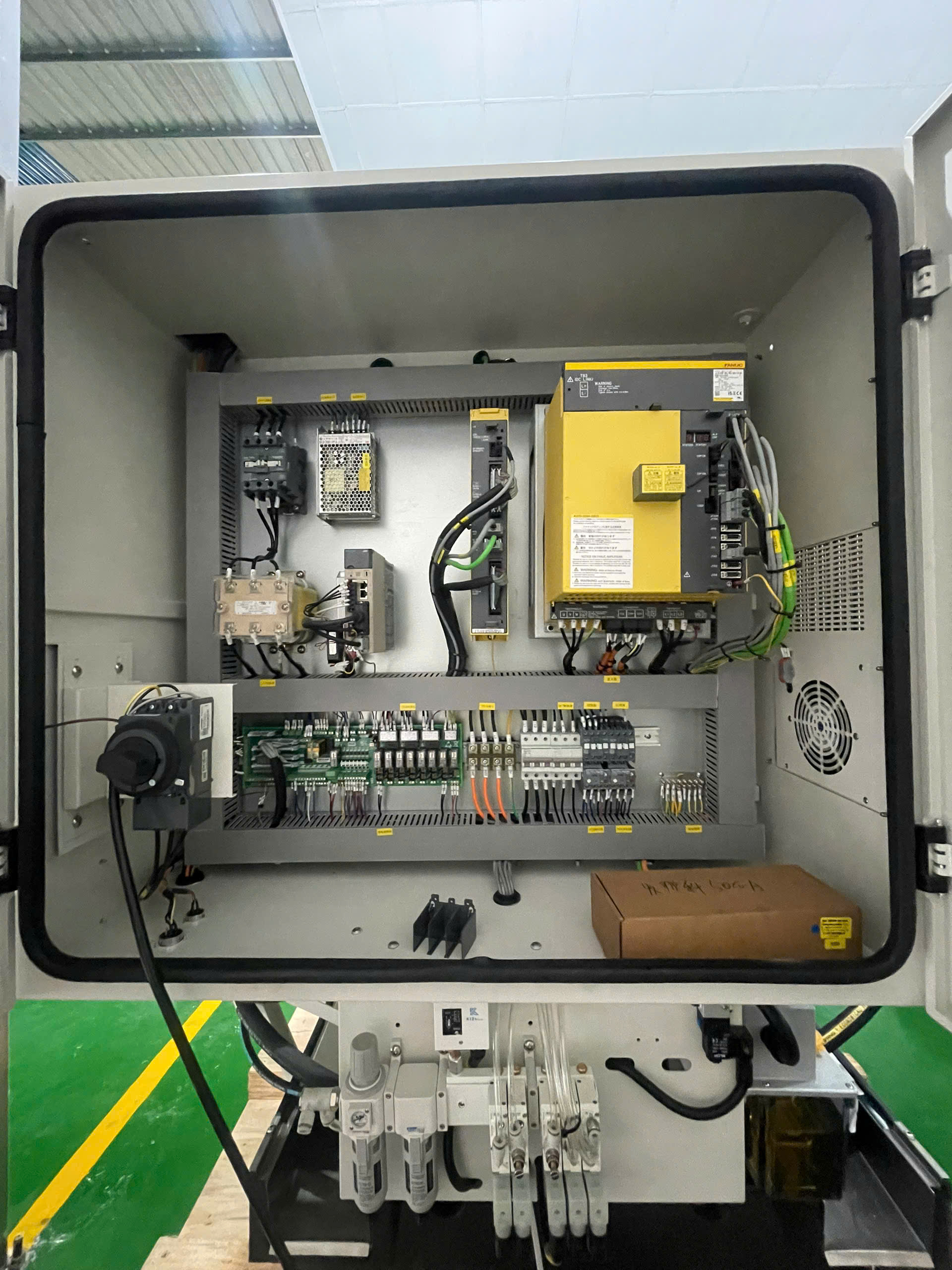

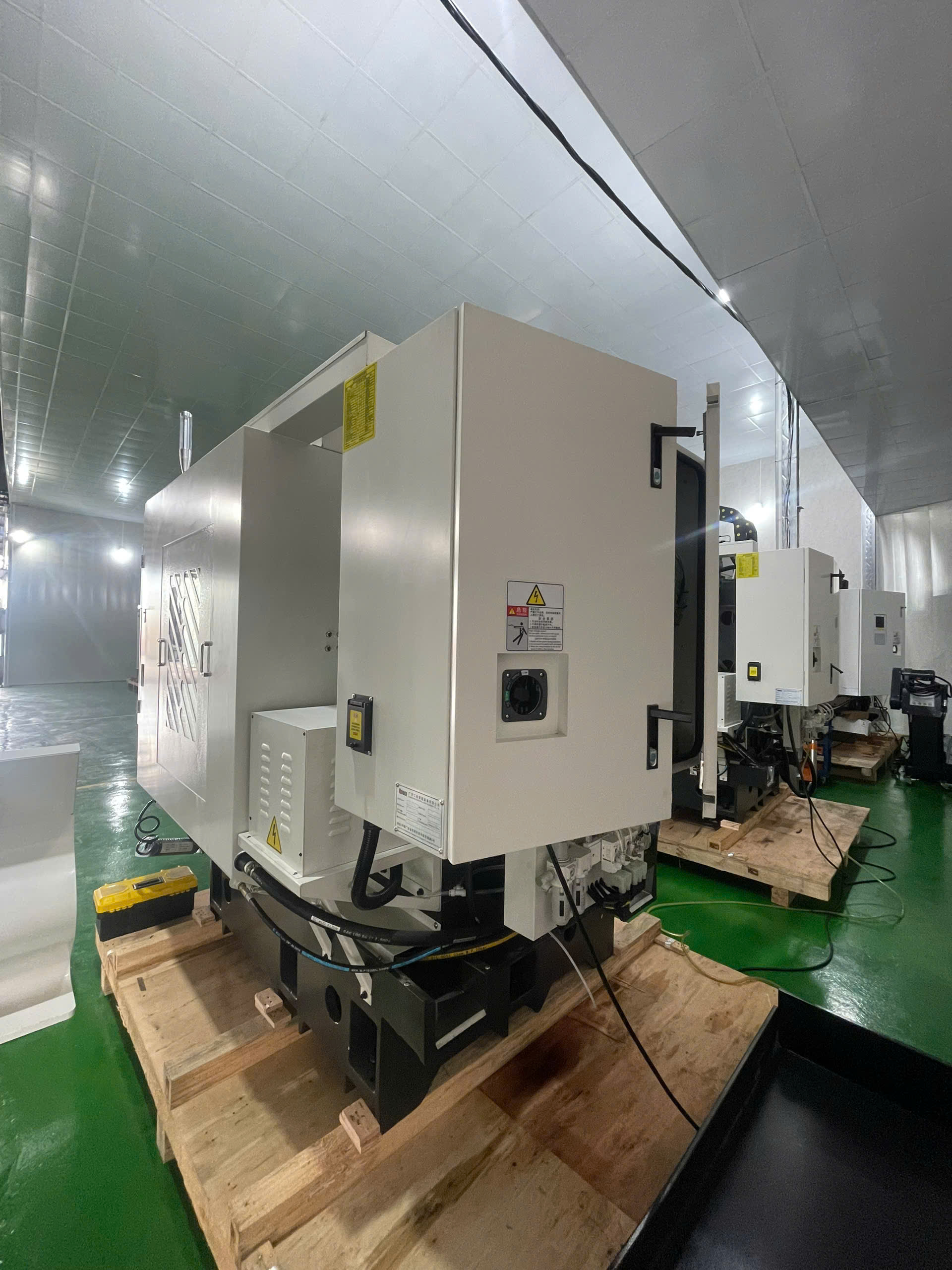

- Hệ thống điều khiển và động cơ

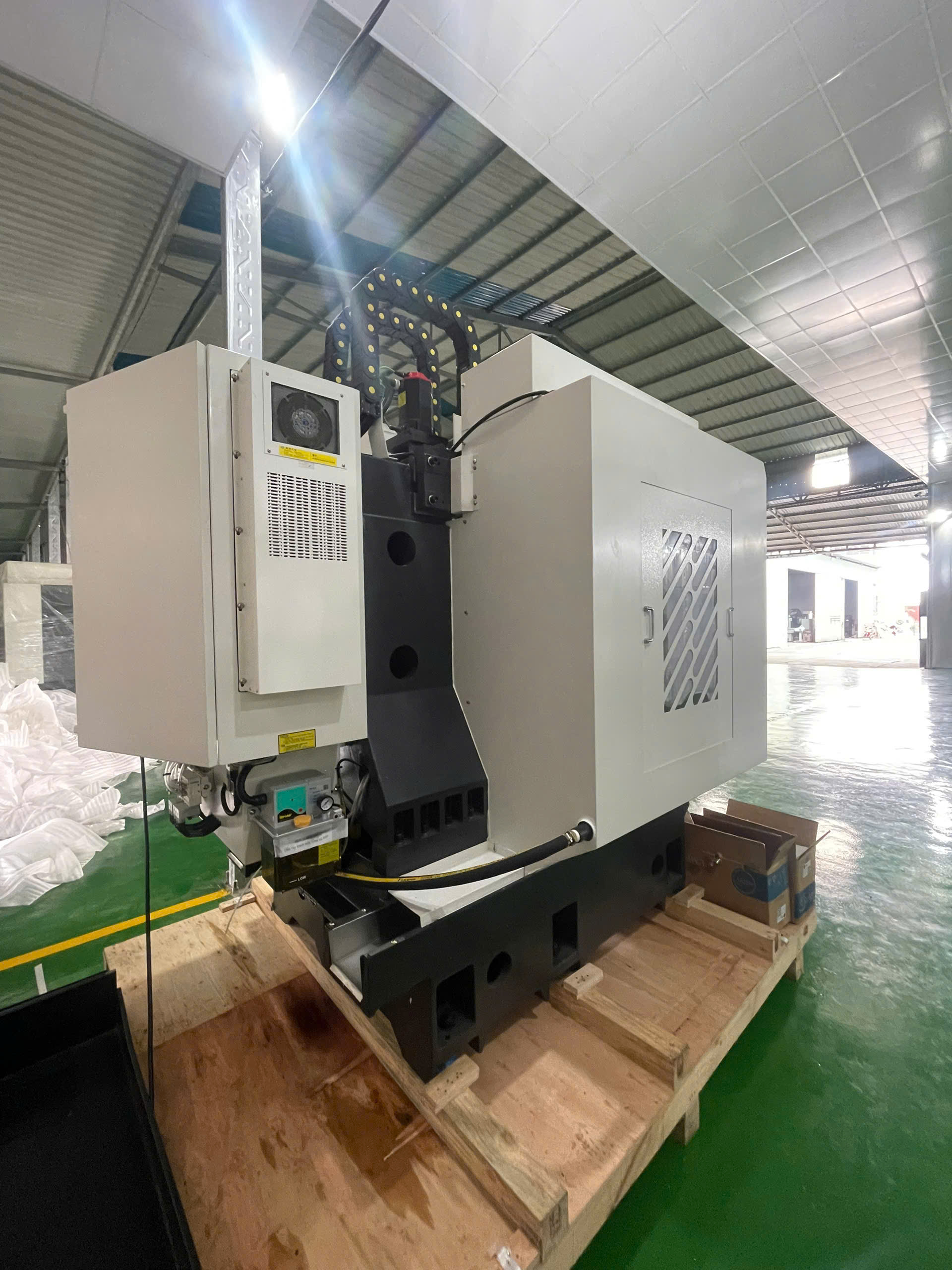

◆Tủ điện máy công cụ sử dụng linh kiện Đài Loan, công nghệ đấu dây chuyên nghiệp và hiệu suất đáng tin cậy. Tủ điện được niêm phong chắc chắn, máy điều hòa công nghiệp ngăn bụi và loại bỏ độ ẩm, đảm bảo máy công cụ hoạt động an toàn và ổn định.

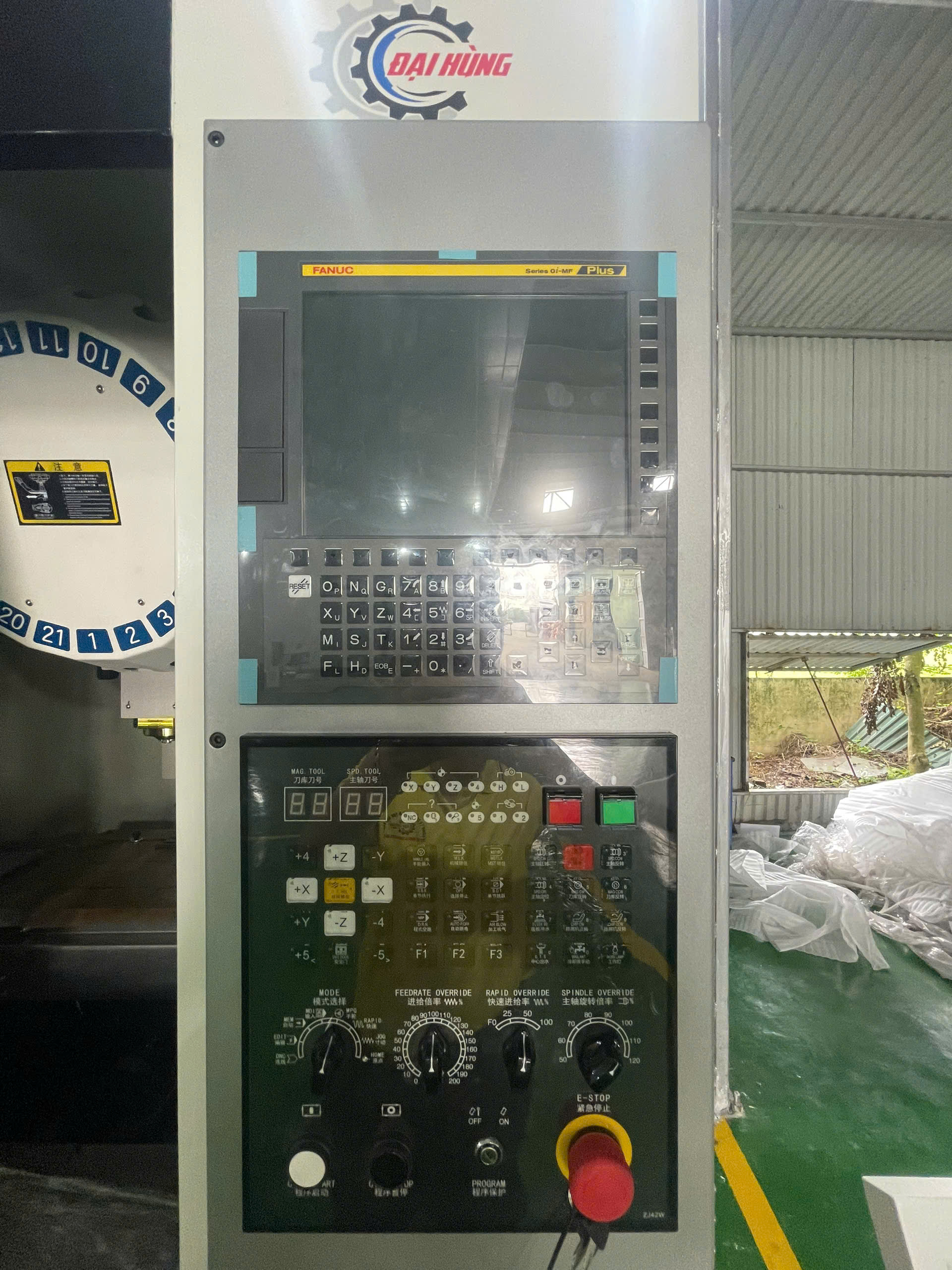

◆Hệ thống CNC: Sử dụng hệ thống CNC FANUC, được điều khiển bởi động cơ servo AC, có độ chính xác cao, hiệu suất cao và công nghệ tiên tiến. Có thể lựa chọn các hệ thống nhập khẩu hoặc trong nước khác theo nhu cầu của khách hàng.
- Hướng dẫn cấu hình khác
◆Khu vực làm việc được trang bị đèn LED để thích ứng với công việc ban đêm.
◆Máy công cụ được trang bị đèn ba màu để nhắc nhở ba loại thông tin: chương trình vận hành, hoàn thành chu trình làm việc và cảnh báo lỗi.
- Điều kiện lắp đặt
- Nhiệt độ Nhiệt độ môi trường làm việc 17℃~25℃, độ lệch nhiệt độ lý tưởng ±2℃. Nếu yêu cầu của các bộ phận được gia công không cao, phạm vi nhiệt độ môi trường có thể được nới lỏng thành 10℃~40℃
- Độ ẩm
Liên tục: 75% hoặc ít hơn (không ngưng tụ)
Ngắn hạn: 95% hoặc ít hơn (không ngưng tụ)
- Điều kiện địa điểm lắp đặt
- Không bị ảnh hưởng bởi rung động bên ngoài và nhiễu điện.
- Tránh ánh nắng trực tiếp vào máy công cụ.
- Tránh tiếp xúc trực tiếp với gió, không khí bên ngoài và không khí nóng, lạnh có nhiệt độ kiểm soát.
- Tránh lắp đặt các nguồn nhiệt như lò sưởi gần máy công cụ.
- Nồng độ bụi trong không khí không được vượt quá 10mg/m² và không chứa axit, muối và các khí ăn mòn khác.
- Tránh rò rỉ nước và ngập lụt.
- Nguồn điện Ba pha 380V±10%; 50Hz±1Hz

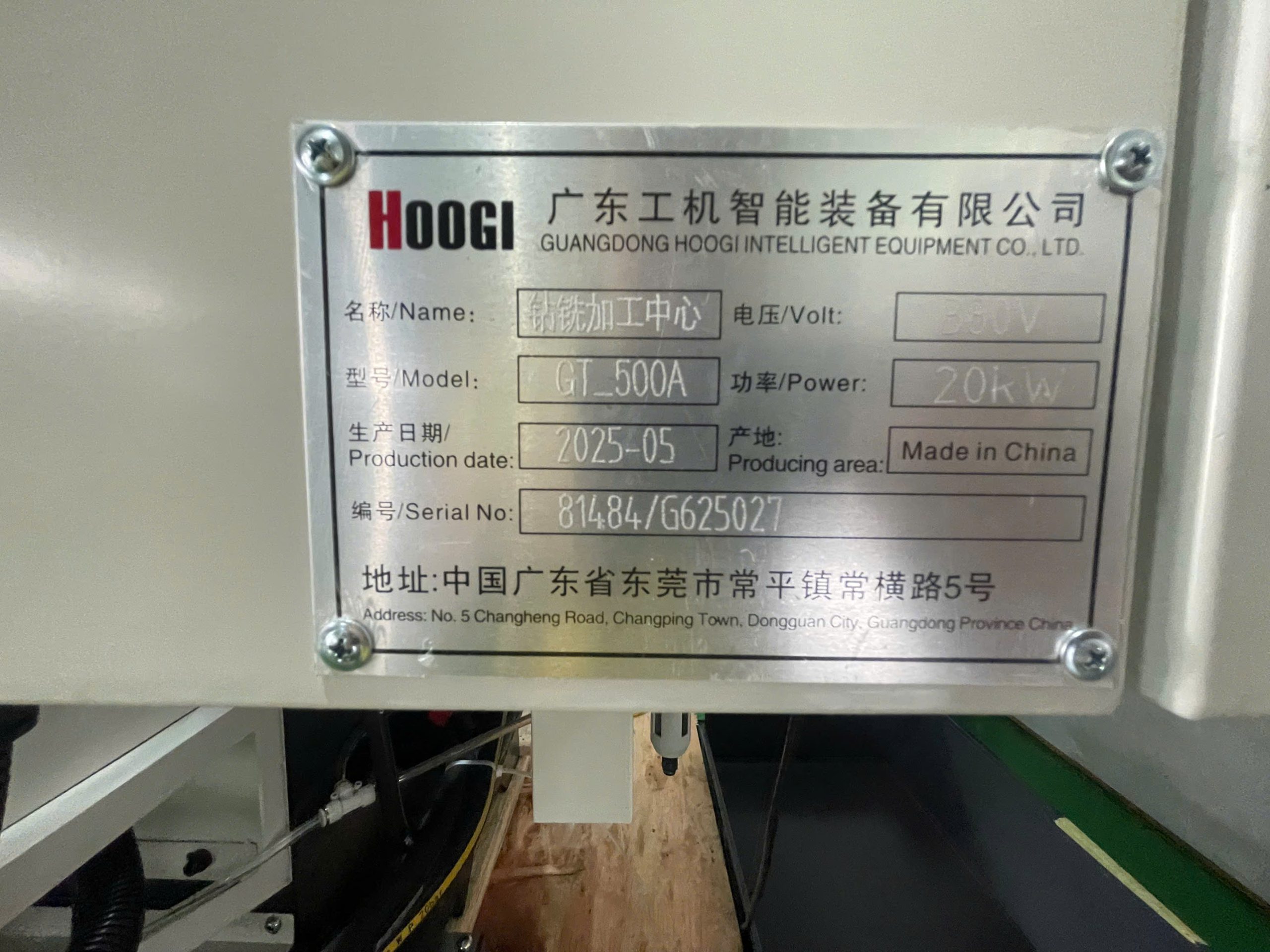

Thông số kỹ thuật máy GT-500A
|
Phạm vi xử lý |
Hành trình trục X | mm | 500 |
| Hành trình trục Y | mm | 450 | |
| Hành trình trục Z | mm | 330 | |
| Khoảng cách từ mũi trục chính đến bàn làm việc | mm | 150-480 | |
| Khoảng cách từ tâm trục chính đến bề mặt thanh ray cột | mm | 464 | |
|
Bàn làm việc |
Khu vực làm việc | mm | 650×400 |
| Tải trọng tối đa | kg | 250 | |
| Khe chữ T | No. | 3-14-125 | |
| Hệ thống CNC | Hệ thống | FANUC Oi-MF Plus (3) | |
|
Trục chính |
Công suất động cơ trục chính (liên tục/ngắn hạn) | Kw | 3.7/5.5 |
| Tốc độ trục chính | Vòng/phút | 20000 | |
| Độ côn trục chính và thông số kĩ thuật | BT30 – Ø110 | ||
| Phương pháp kết nối | Trực tiếp | ||
| Công suất động cơ trục X,Y,Z | Kw | 2.7/2.7/2.7 | |
| Mô-men xoắn của động cơ trục X,Y,Z | Nm | 12/12/12 | |
| Tốc độ động cơ servo X,Y,Z | rpm | 3000/3000/3000 | |
| Thanh ray dẫn hướng ba trục X,Y,Z (độ chính xác cấp P) | mm | Bóng 30/Bóng 30/ Con lăn 30 | |
| Vít 3 trục X,Y,Z (cấp chính xác C3) | mm | 2816/2816/có ứng suất trước 3216 | |
| Tốc độ cắt | mm/phút | 0-10000 | |
| Dịch chuyển tối thiểu | mm | 0,001 | |
| Tốc độ di chuyển nhanh X,Y,Z | mét/phút | 48/48/48 | |
| Trục servo | Truyền động trực tiếp | ||
| Độ chính xác của máy công cụ | Độ chính xác định vị (X,Y,Z) | mm | ±0,005/300 |
| Độ lặp lại (X,Y,Z) | mm | ±0,003/300 | |
|
Công cụ |
Sức chứa đài dao | 21 dao | |
| Mẫu tạp chí công cụ | Tấm chắn | ||
| Thông số kỹ thuật dụng cụ | BT30 | ||
| Đường kính dụng cụ tối đa | mm | 100 | |
| Trọng lượng dụng cụ tối đa | kg | 3 | |
| Chiều dài dụng cụ tối đa | mm | 250 | |
| Thời gian thay đổi dụng cụ tự động | s | 1 đến 1,2 | |
|
Làm mát |
Công suất làm mát | W | 700 |
| Thang máy | m | 30 | |
| Tốc độ chảy | M3/phút | 4 | |
| Dung tích làm mát | Lít | 250 | |
|
Khác |
Áp suất nguồn không khí | Bar | 6-8 |
| Tổng công suất | KvA | 20 | |
| Nguồn điện | V | AC380V3PH/50/60Hz | |
| Kích thước máy công cụ | mm | 1654/2550/2550 | |
| Trọng lượng máy | Kg | Khoảng 3000 |
Danh sách cấu kiện tiêu chuẩn máy GT-500A
| STT | Nội dung | Số lượng | Nhận xét |
| 1 | FANUC Oi-MF Plus | 1 | |
| 2 | Màn hình hiển thị LCD | 1 | |
| 3 | Hộp điện bộ trao đổi | 1 | |
| 4 | Hệ thống bôi trơn tập trung tự động | 1 | |
| 5 | Vỏ bảo vệ thanh chân giường | 1 | |
| 6 | Cover bảo vệ băng dẫn hướng | 1 | |
| 7 | Taro cứng đồng bộ | 1 | |
| 8 | Hệ thống thổi khí phôi | 1 | |
| 9 | Hệ thống làm mát chất lỏng cắt | 1 | |
| 10 | Thiết bị dao cơ khí | 1 | |
| 11 | Hệ thống bôi trơn tập trung tự động | 1 | |
| 12 | Đơn vị vận hành cầm tay | 1 | |
| 13 | Hệ thống rửa phoi khung gầm | 1 | |
| 14 | Đèn cảnh báo ba màu | 1 | |
| 15 | Đèn làm việc chống dầu LED | 1 | |
| 16 | Bulong neo và miếng đệm | 6 | |
| 17 | Hộp công cụ | 1 | |
| 18 | Thanh dẫn hướng tuyến tính 3 trục | 1 | |
| 19 | Máy biến áp | 1 | |
| 20 | Giao diện truyền thông cáp mạng, khe cắm thẻ CF | 1 | |
| 21 | Súng hơi | 1 | |
| 22 | Súng nước áp lực cao | 1 | |
| 23 | Hướng dẫn vận hành/bảo trì | 1 |
Danh sách các bộ phận chức năng chính của GT-500A
| STT | Tên bộ phận | Đặc điểm kỹ thuật | Nhà sản xuất | |
| 1 | Hệ thống điều khiển | Oi-MF Plus (3) | FANUC | Nhật Bản |
| 2 | Giường | HT300 | Trung Quốc | |
| 3 | Con quay | BBT30-Ø110 | Liên doanh | |
| 4 | Vít ba trục | 2816/2816/3216
(Cấp độ C3) |
THK | Nhật Bản |
| 5 | Đường ray ba trục | 30/30/30
(Cấp độ P) |
THK | Nhật Bản |
| 6 | Tạp chí công cụ | BT30-21T | Liên doanh | |
| 7 | Động cơ trục chính | 3,7/5,5 Kw | FANUC | Nhật Bản |
| 8 | Ổ trục chính | FANUC | Nhật Bản | |
| 9 | Động cơ ba trục X/Y/Z | 2,7/2,7/2,7 Kw | FANUC | Nhật Bản |
| 10 | Truyền động ba trục X/Y/Z | FANUC | Nhật Bản | |
| 11 | Vòng bi vít | P4 | SKF/IBC | Thụy Điển /Đức |
| 12 | Khớp nối | Khớp nối linh hoạt | NBK | Nhật Bản |
| 13 | Vỏ bảo vệ bằng thép | HOOGI | Trung Quốc | |
| 14 | Động cơ làm mát cắt | 700W (nâng 30m) | Luorui | Đài Loan |
| 15 | Bộ trao đổi nhiệt hộp điện | 450W | Ruike | Đài Loan |
| 16 | Hệ thống bôi trơn trung tâm | YET-B2P2 | Shengxiang | Đài Loan |
| 17 | Đèn huỳnh quang kín cấp công nghiệp | Đèn LED tiết kiệm nặng lượng | Mywo | Liên Doanh |
| 18 | Hệ thống ống gió kết hợp van điện từ | MVSC-220-4E1 | Goldware | Đài Loan |
| 19 | Linh kiện khí nén | Goldware | Đài Loan | |
| 20 | Linh kiện điện | Schneider | Pháp | |
| 21 | Tay quay | N-210A4X5P4C-DGBK | Binjie | Đài Loan |
| 22 | Súng nước áp lực cao | SQF-PA1209-6-03/04 | Kitazawa | Liên doanh |
| 23 | Vệ sinh súng hơi | A088-SPC xanh | Kitazawa | Liên doanh |
| 24 | Dây điện | Vật liệu chống dầu đặc biệt | Binjie | Đài Loan |
|
Không bắt buộc |
Băng tải dăm tấm xích | Liên doanh | ||
| Bộ xử lý sương dầu | ||||
| Thiết lập công cụ trục Z | ||||
Lưu ý: Nhà sản xuất có quyền thay đổi thương hiệu vì những lí do như thời gian cung cấp/cải tiến kĩ thuật…
Danh sách phụ kiện thiết bị GT-500A
| STT | Tên và thông số kĩ thuật | Số lượng | Nhận xét |
| 1 | Danh sách đóng gói | 1 | |
| 2 | Giấy chứng nhận | 1 | |
| 3 | Bàn đạp chân lắp đặt máy công cụ | 6 | |
| 4 | Hướng dẫn sử dụng (tiếng Trung) | 1 | |
| 5 | Bộ cài đặt cơ bản | 1 |
| Hành trình trục X | mm | 500 | |
| Hành trình trục Y | mm | 450 | |
| Phạm vi xử lý | Hành trình trục Z | mm | 330 |
| Khoảng cách từ mũi trục chính đến bàn làm việc | mm | 150-480 | |
| Khoảng cách từ tâm trục chính đến bề mặt thanh ray cột | mm | 464 | |
| Khu vực làm việc | mm | 650×400 | |
| Bàn làm việc | Tải trọng tối đa | kg | 250 |
| Khe chữ T | No. | 3-14-125 | |
| Hệ thống CNC | Hệ thống | FANUC Oi-MF Plus (3) | |
| Công suất động cơ trục chính (liên tục/ngắn hạn) | Kw | 3.7/5.5 | |
| Trục chính | Tốc độ trục chính | Vòng/phút | 20000 |
| Độ côn trục chính và thông số kĩ thuật | BT30 – Ø110 | ||
| Phương pháp kết nối | Trực tiếp | ||
| Công suất động cơ trục X,Y,Z | Kw | 2.7/2.7/2.7 | |
| Mô-men xoắn của động cơ trục X,Y,Z | Nm | 12/12/12 | |
| Tốc độ động cơ servo X,Y,Z | rpm | 3000/3000/3000 | |
| Trục servo | Thanh ray dẫn hướng ba trục X,Y,Z (độ chính xác cấp P) | mm | Bóng 30/Bóng 30/ Con lăn 30 |
| Vít 3 trục X,Y,Z (cấp chính xác C3) | mm | 2816/2816/có ứng suất trước 3216 | |
| Tốc độ cắt | mm/phút | 0-10000 | |
| Dịch chuyển tối thiểu | mm | 0,001 | |
| Tốc độ di chuyển nhanh X,Y,Z | mét/phút | 48/48/48 | |
| Chế độ truyền động cơ servo X,Y,Z | Truyền động trực tiếp | ||
| Độ chính xác của máy công cụ | Độ chính xác định vị (X,Y,Z) | mm | ±0,005/300 |
| Độ lặp lại (X,Y,Z) | mm | ±0,003/300 | |
| Sức chứa đài dao | 21 dao | ||
| Mẫu tạp chí công cụ | Tấm chắn | ||
| Thông số kỹ thuật dụng cụ | BT30 | ||
| Công cụ | Đường kính dụng cụ tối đa | mm | 100 |
| Trọng lượng dụng cụ tối đa | kg | 3 | |
| Chiều dài dụng cụ tối đa | mm | 250 | |
| Thời gian thay đổi dụng cụ tự động | s | 1 đến 1,2 | |
| Công suất làm mát | W | 700 | |
| Làm mát | Thang máy | m | 30 |
| Tốc độ chảy | M3/phút | 4 | |
| Dung tích làm mát | Lít | 250 | |
| Áp suất nguồn không khí | Bar | 6-8 | |
| Khác | Tổng công suất | KvA | 20 |
| Nguồn điện | V | AC380V3PH/50/60Hz | |
| Kích thước máy công cụ | mm | 1654/2550/2550 | |
| Trọng lượng máy | Kg | Khoảng 3000 |
