Máy phay CNC ĐẠI HÙNG HOOGI G-V1165

Giới thiệu máy

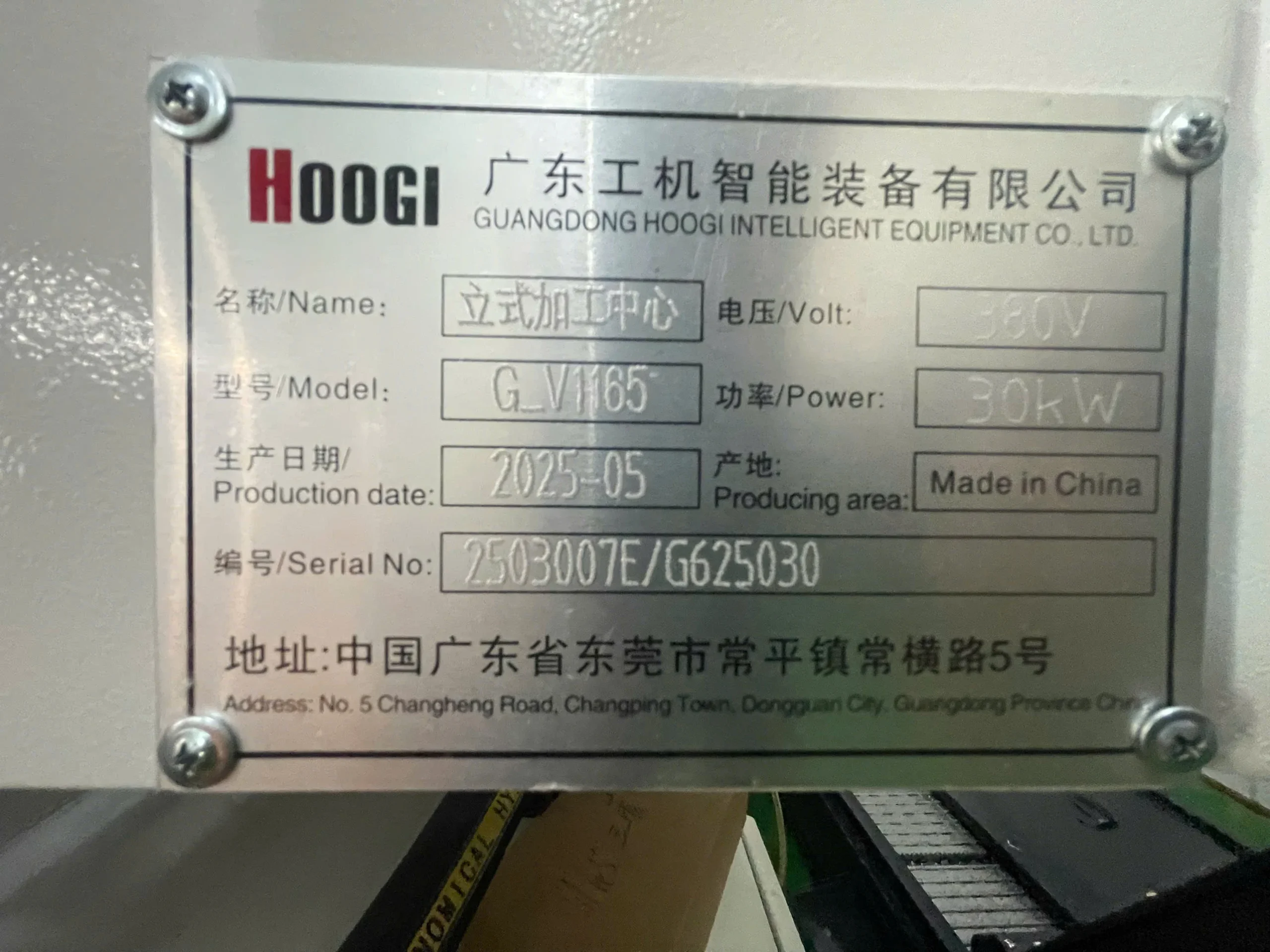

Đại Hùng Hoogi GV-1165

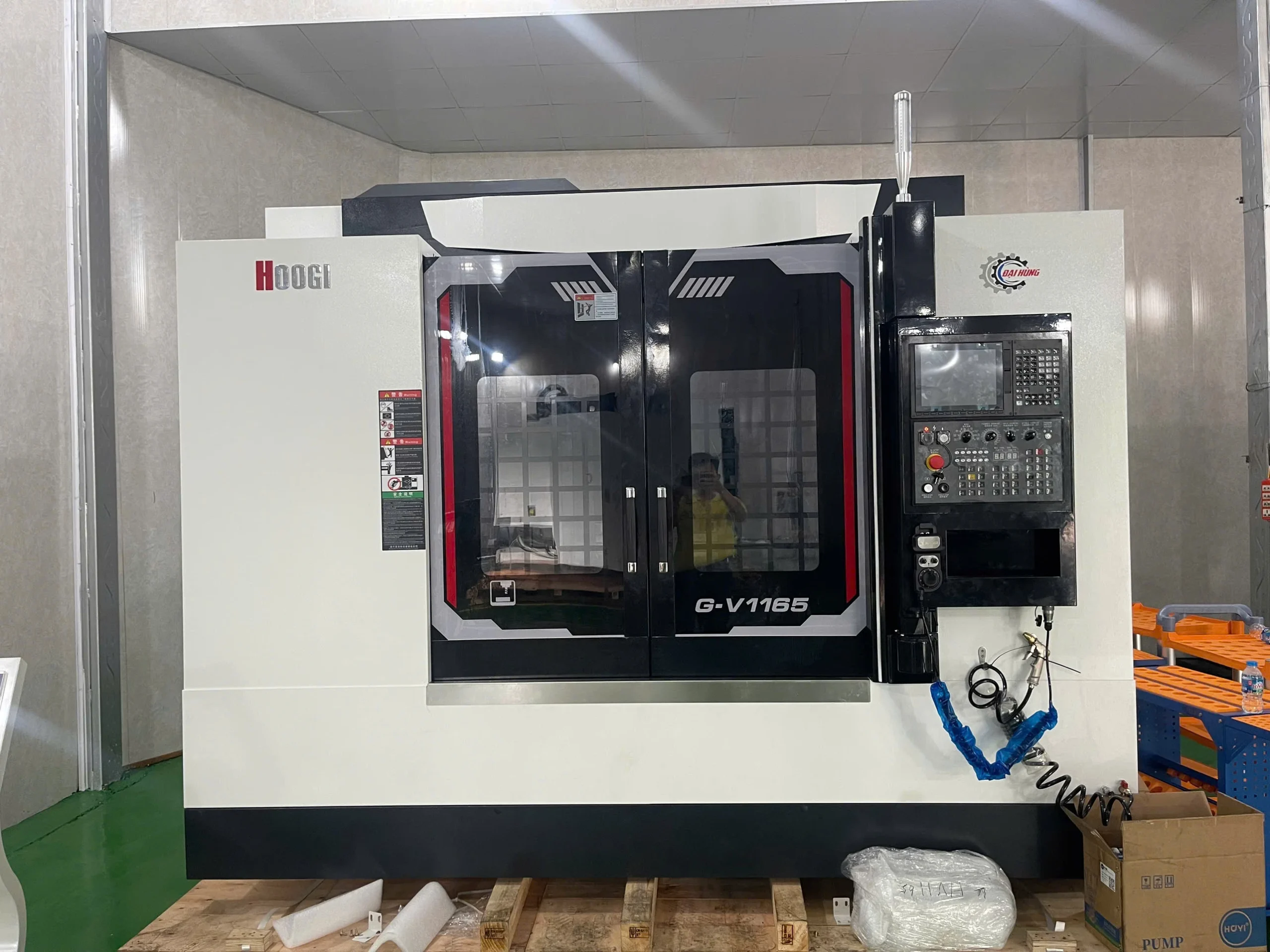

Trung tâm gia công đứng tốc độ cao G-V1165 là máy công cụ cỡ trung có độ chính xác, độ cứng và độ tin cậy cao được chế tạo bởi liên doanh Đại Hùng và Guangdong Hoogi dành cho cho ngành công nghiệp khuôn mẫu và gia công chi tiết. Máy công cụ sử dụng đường ray và vít có độ chính xác cao, máy công cụ có hiệu suất phản ứng động tốt hơn; trục chính sử dụng trục chính Đài Loan, có thể thực hiện cắt tốc độ cao và hiệu suất cắt tốt hơn, sử dụng ổ dụng cụ hoàn toàn kín, đáng tin cậy hơn. Máy công cụ phù hợp để gia công nhiều loại và khối lượng lớn các hộp, tấm, đĩa, van, vỏ, khuôn và các bộ phận phức tạp khác có kích thước vừa và nhỏ, và đặc biệt phù hợp với ngành công nghiệp 5G trong gia công sản phẩm.

Cấu trúc và đặc điểm hiệu suất của máy công cụ

1、Giường và bàn làm việc

Giường máy, bàn máy và các bộ phận lớn khác được làm bằng nhựa đúc cát HT300, đúc gang chất lượng cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định lâu dài. Và sau khi xử lý lão hóa thứ cấp đầy đủ (tôi luyện, lão hóa rung), để sử dụng lâu dài, tính ổn định của máy công cụ cung cấp sự đảm bảo.

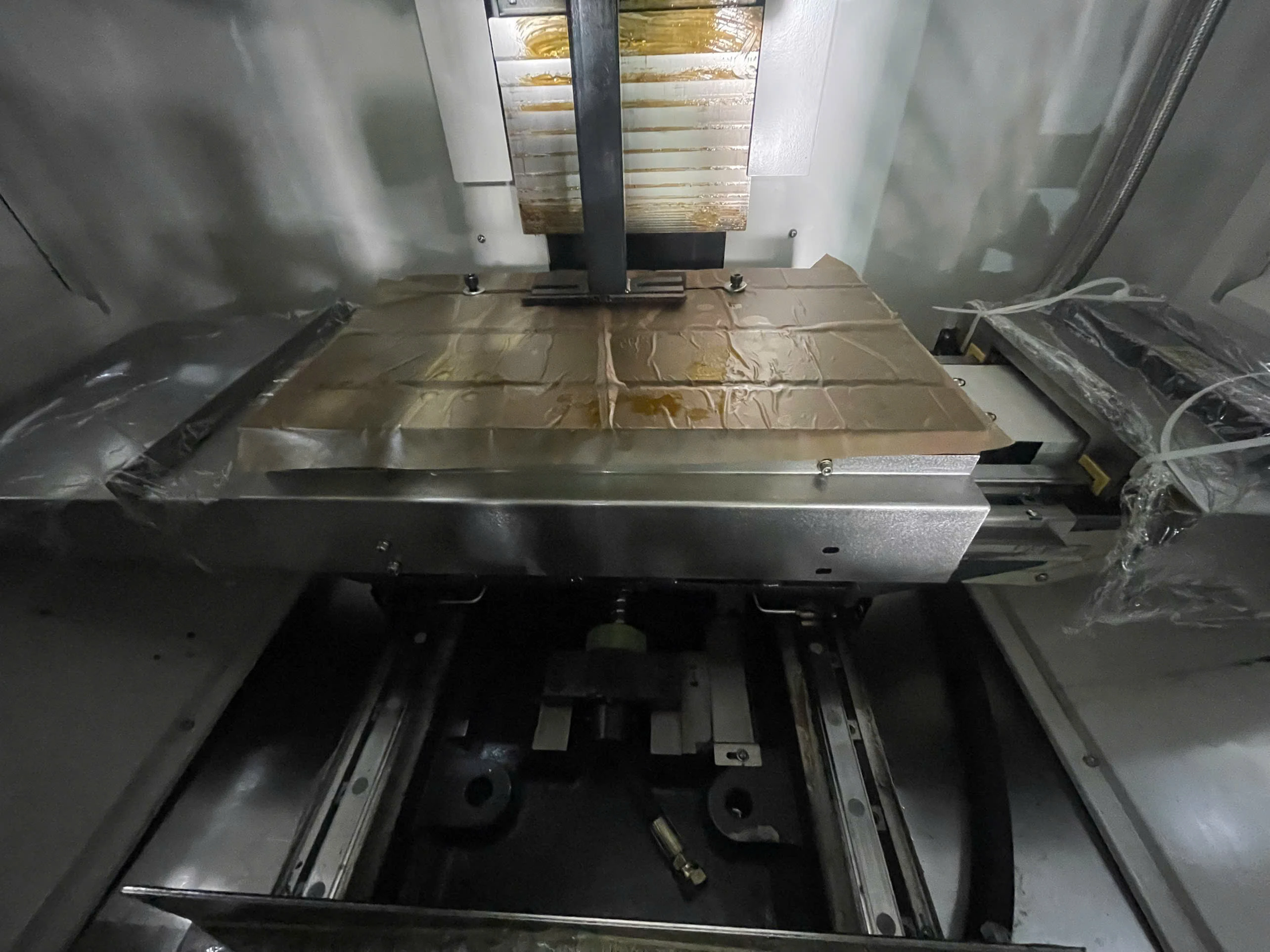

Chuyển động của bàn máy công cụ trục X và trục Y sử dụng thanh dẫn hướng tuyến tính hạng nặng của Đài Loan, độ cứng cao, hiệu suất hoạt động tốt.

◆ Sử dụng hệ thống truyền động vít me bi Đài Loan, kết cấu nhỏ gọn, chuyển động trơn tru, độ chính xác cao.

2、Trụ máy

Trụ máy được thiết kế theo hình xương cá, chắc chắn và ổn định.

Hộp trục chính di chuyển lên xuống trên trụ máy theo trục Z, trục Z sử dụng thanh dẫn hướng tuyến tính chịu lực nặng của Đài Loan, truyền động trục vít me bi nhập khẩu, độ cứng cao, chuyển động trơn tru và độ chính xác cao.

3、Hộp trục chính và hệ thống trục chính

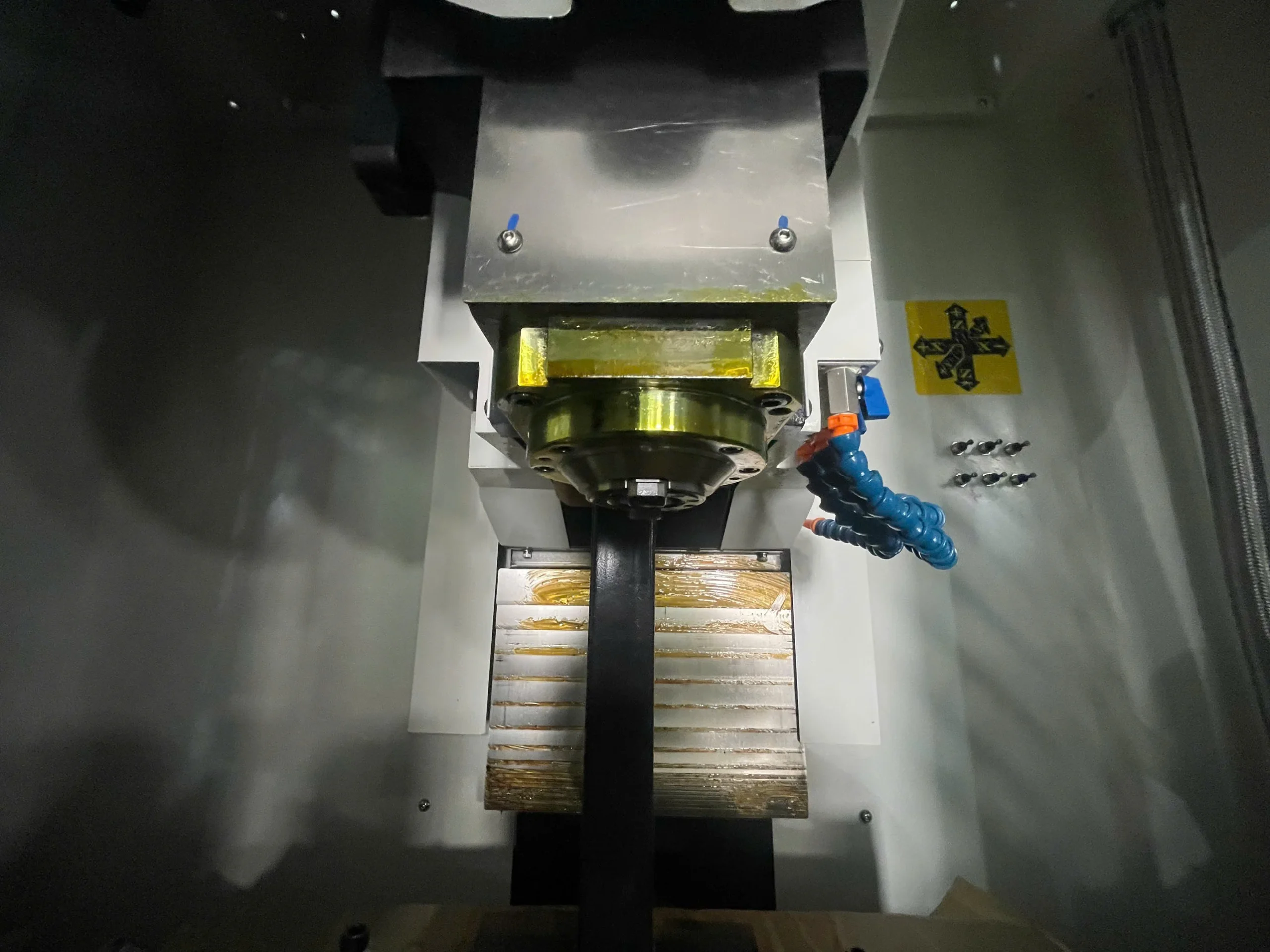

Trục chính sử dụng trục chính BT40 với độ chính xác cao và độ cứng cao. Vòng bi sử dụng vòng bi đặc biệt của trục chính cấp P4 và toàn bộ trục chính đạt hiệu chỉnh cân bằng động và thử nghiệm chạy rà sau khi lắp ráp dưới nhiệt độ không đổi, giúp cải thiện tuổi thọ và độ tin cậy cao của toàn bộ bộ trục chính. Trục chính có thể thực hiện điều chỉnh tốc độ vô cấp trong phạm vi tốc độ của nó và trục chính được điều khiển bởi bộ mã hóa tích hợp của động cơ, có thể thực hiện chức năng định hướng trục chính và ren cứng.

4、Hệ thống thay dao tự động

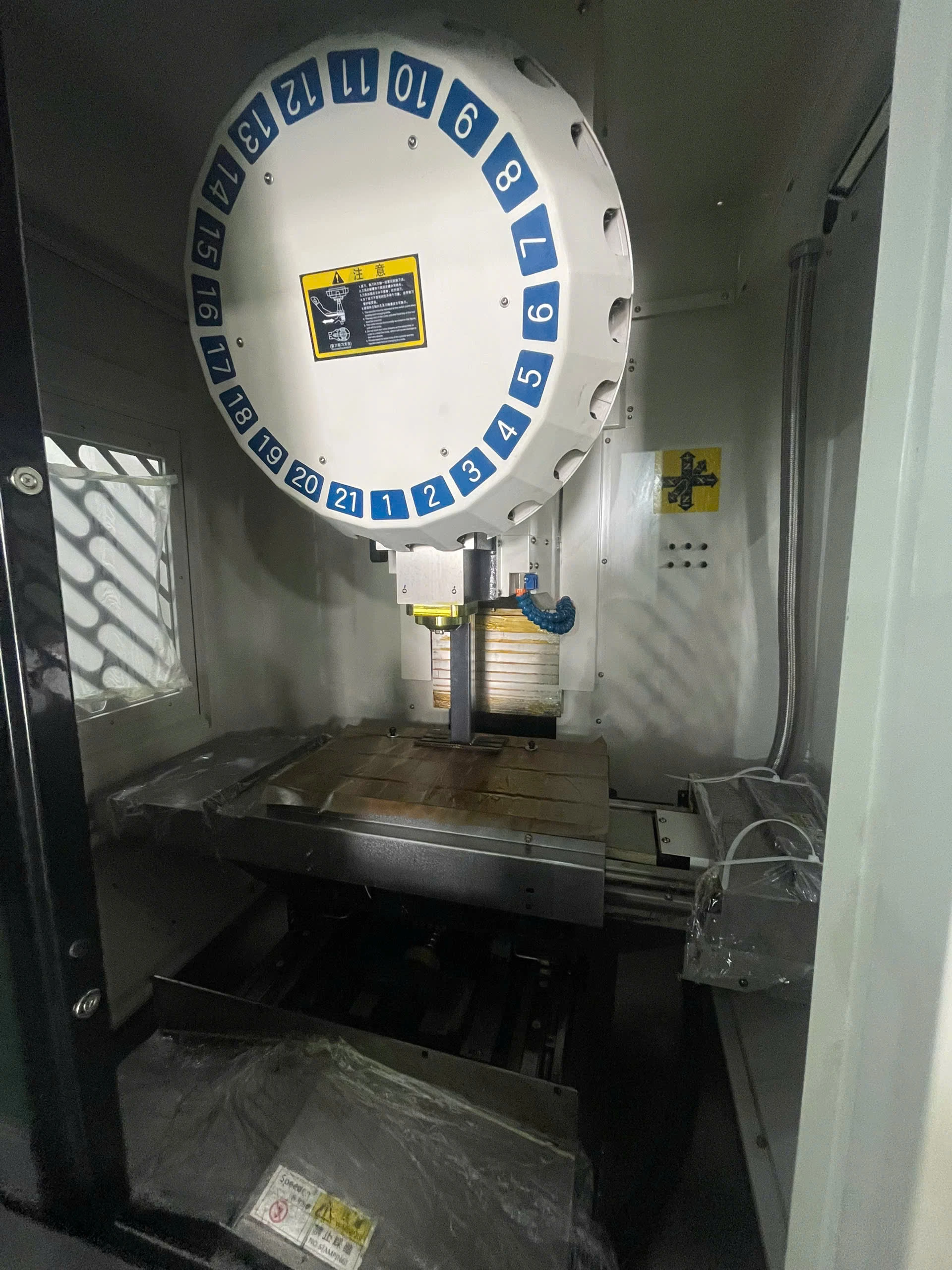

Máy được trang bị bộ đổi dao dạng đĩa 24 vị trí, có hiệu suất làm việc tốt, độ chính xác cao và tốc độ đổi dao nhanh.

5、Hệ thống phát hiện

Hệ thống phản hồi servo trục X, Y, Z sử dụng bộ mã hóa tuyệt đối của động cơ servo để kiểm soát độ chính xác vị trí, thực hiện điều khiển vòng bán kín, đảm bảo máy công cụ chạy ổn định với độ chính xác cao và duy trì độ chính xác lâu dài.

Yêu cầu đặc biệt của khách hàng có thể tùy chọn linh kiện nhập khẩu để đạt được khả năng kiểm soát vòng kín hoàn toàn.

Máy có thể được trang bị thêm hệ thống kiểm tra phôi tùy chọn.

6、Hệ thống điều khiển và động cơ

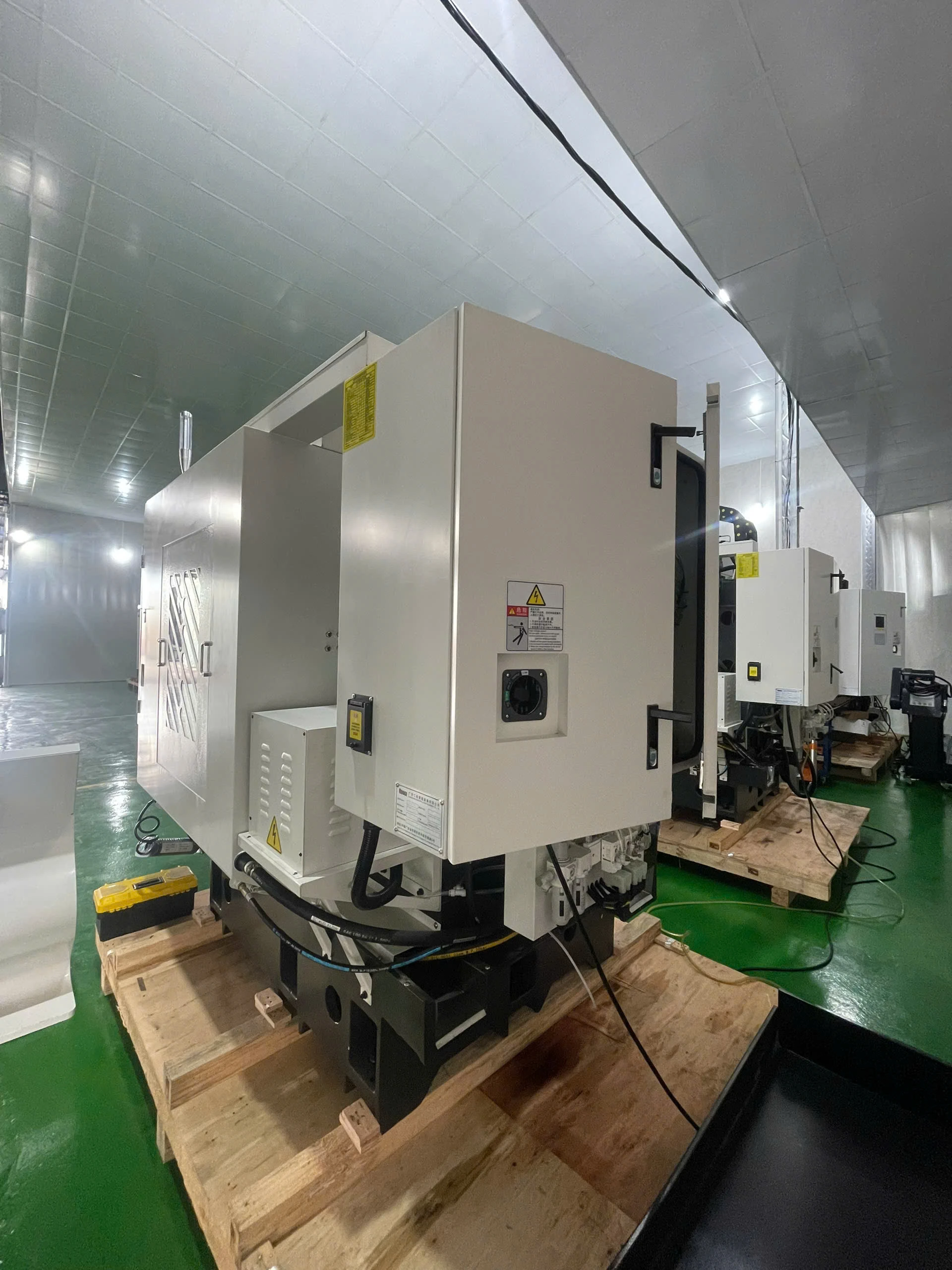

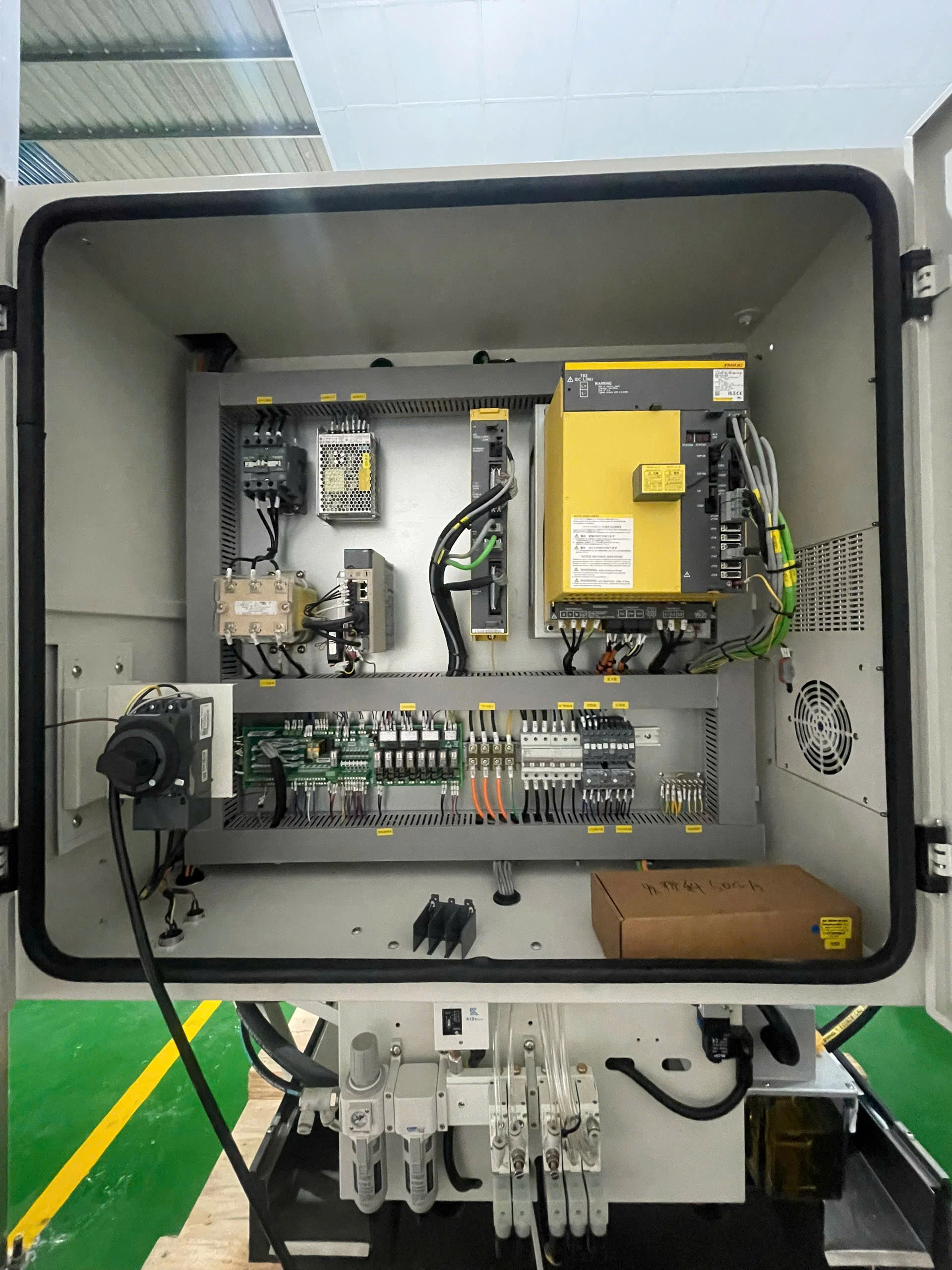

Tủ điện máy công cụ sử dụng linh kiện Đài Loan, công nghệ đấu dây chuyên nghiệp, hiệu suất cao. Tủ điện được niêm phong, máy điều hòa không khí công nghiệp chống bụi và hút ẩm để đảm bảo máy công cụ hoạt động an toàn và ổn định.

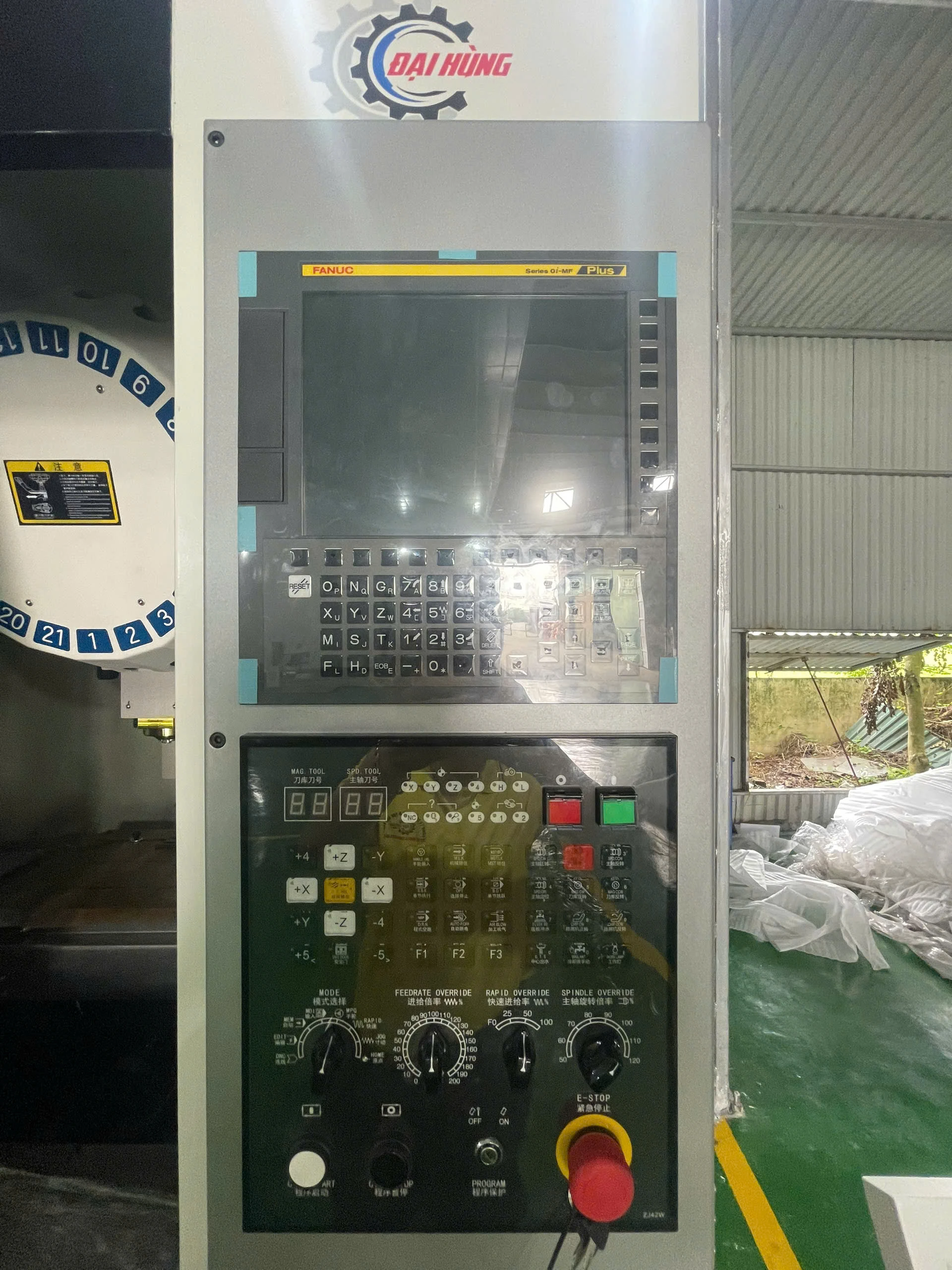

Hệ thống điều khiển số sử dụng hệ thống điều khiển số FANUC-OI MF hoặc Mitsubishi, truyền động động cơ servo AC, độ chính xác và hiệu suất cao tiên tiến. Có thể lựa chọn các hệ thống nhập khẩu hoặc trong nước khác theo yêu cầu của khách hàng.

7、Hệ thống làm mát tuần hoàn, thiết bị làm mát trục chính

Hệ thống trục chính được làm mát bằng bộ làm mát dầu để ngăn ngừa biến dạng nhiệt và cải thiện độ chính xác gia công. Làm mát dụng cụ là phương pháp làm mát bằng nước.

8、Hệ thống bảo vệ

Máy công cụ sử dụng tấm chắn kín cho mỗi thanh dẫn hướng để ngăn chặn phoi sắt và chất làm mát xâm nhập vào bên trong máy công cụ, để thanh dẫn hướng và vít không bị ăn mòn giúp kéo dài tuổi thọ và độ chính xác của máy công cụ.

9、Hệ thống khí nén

Mỗi chức năng của hệ thống khí nén được thực hiện thông qua chương trình PLC điều khiển van điện từ để thực hiện làm mát không khí và các chức năng khác.Hệ thống khí nén chủ yếu bao gồm bộ ba van điện từ khí nén.

Khí đi qua bộ tách dầu-nước để loại bỏ tạp chất và nước nhằm ngăn khí tạp chất làm hỏng và ăn mòn máy công cụ.

10、Hệ thống bôi trơn

◆ Thanh ray dẫn hướng và vít sử dụng hệ thống bôi trơn tập trung định lượng và thời gian, cung cấp dầu cho từng điểm bôi trơn theo định kỳ để đảm bảo các bộ phận chuyển động linh hoạt và chắc chắn.

◆ Vòng bi trục chính và vòng bi trục vít được bôi trơn bằng mỡ tốc độ cao và nhiệt độ thấp nhập khẩu để bôi trơn lâu dài và chuyển động đáng tin cậy.

11、Hệ thống loại bỏ phoi tự động

Máy có thể được trang bị hệ thống loại bỏ phoi tấm xích

12、Mô tả cấu hình khác

1、Khu vực làm việc được trang bị đèn LED, thích ứng với công việc ban đêm.

2、Máy công cụ được trang bị đèn ba màu, nhắc nhở ba loại thông tin: chương trình đang chạy, hoàn tất chu trình làm việc và báo lỗi.

13、Điều kiện lắp đặt

A、Nhiệt độ

Nhiệt độ môi trường làm việc 17°C~25°C, độ lệch nhiệt độ lý tưởng ±2°C. Nếu yêu cầu của các bộ phận gia công không cao, phạm vi nhiệt độ môi trường có thể nới lỏng xuống 10°C~40°C.

B、Độ ẩm

Liên tục: dưới 75% (không ngưng tụ)

Thời gian ngắn: dưới 95% (không ngưng tụ)

C、Điều kiện nơi lắp đặt

1、Không bị rung động bên ngoài và nhiễu điện

2、Tránh ánh sáng mặt trời trực tiếp vào máy công cụ

3、Tránh tiếp xúc trực tiếp với gió, không khí bên ngoài và bị ảnh hưởng nhiệt độ của không khí nóng và lạnh

4、Tránh đặt lò sưởi và các nguồn nhiệt khác gần máy công cụ

5、Nồng độ bụi trong không khí không được lớn hơn 10mg/m³, không chứa axit, muối và các khí ăn mòn khác

6、Tránh rò rỉ nước, ngâm nước

D, Nguồn điện

Ba pha 380V ± 10%; 50Hz ± 1Hz

Thông số kỹ thuật của máy G-V1165

Danh sách cấu kiện tiêu chuẩn máy máy G-V1165

Danh sách các bộ phận chức năng chính của G-V1165

Lưu ý: Nhà sản xuất có quyền thay đổi thương hiệu vì những lí do như thời gian cung cấp/cải tiến kĩ thuật…

Danh sách phụ kiện thiết bị của G-V1165
