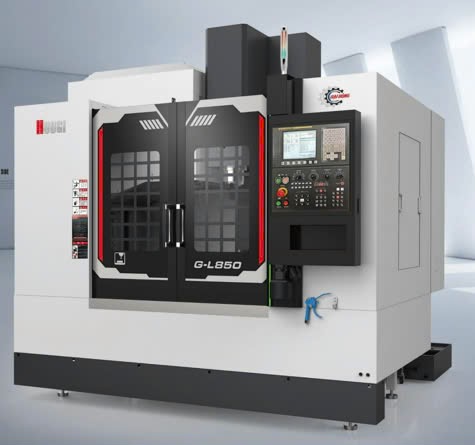

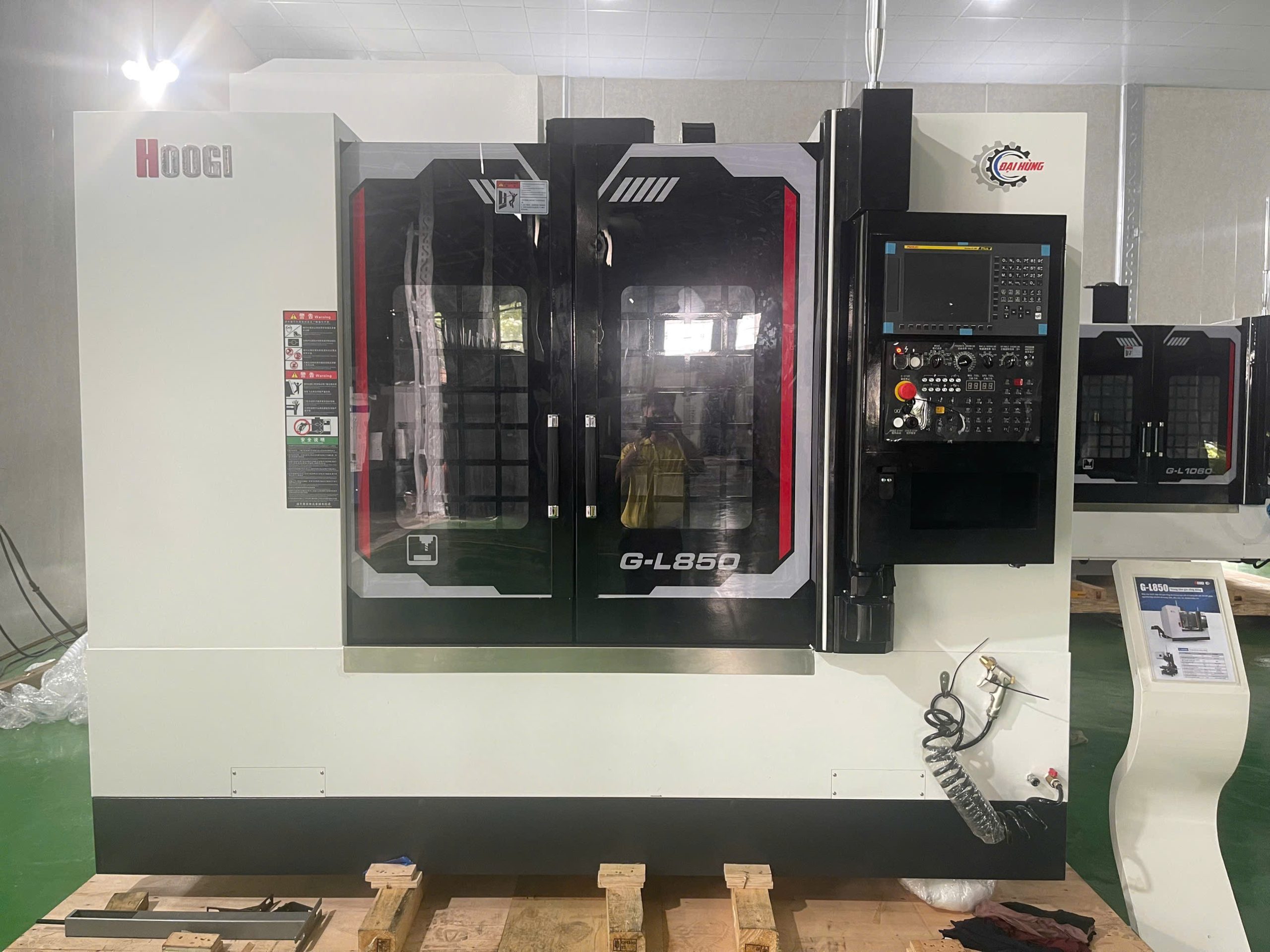

Máy phay CNC ĐẠI HÙNG HOOGI G-L850

Đại Hùng Hoogi GL-850

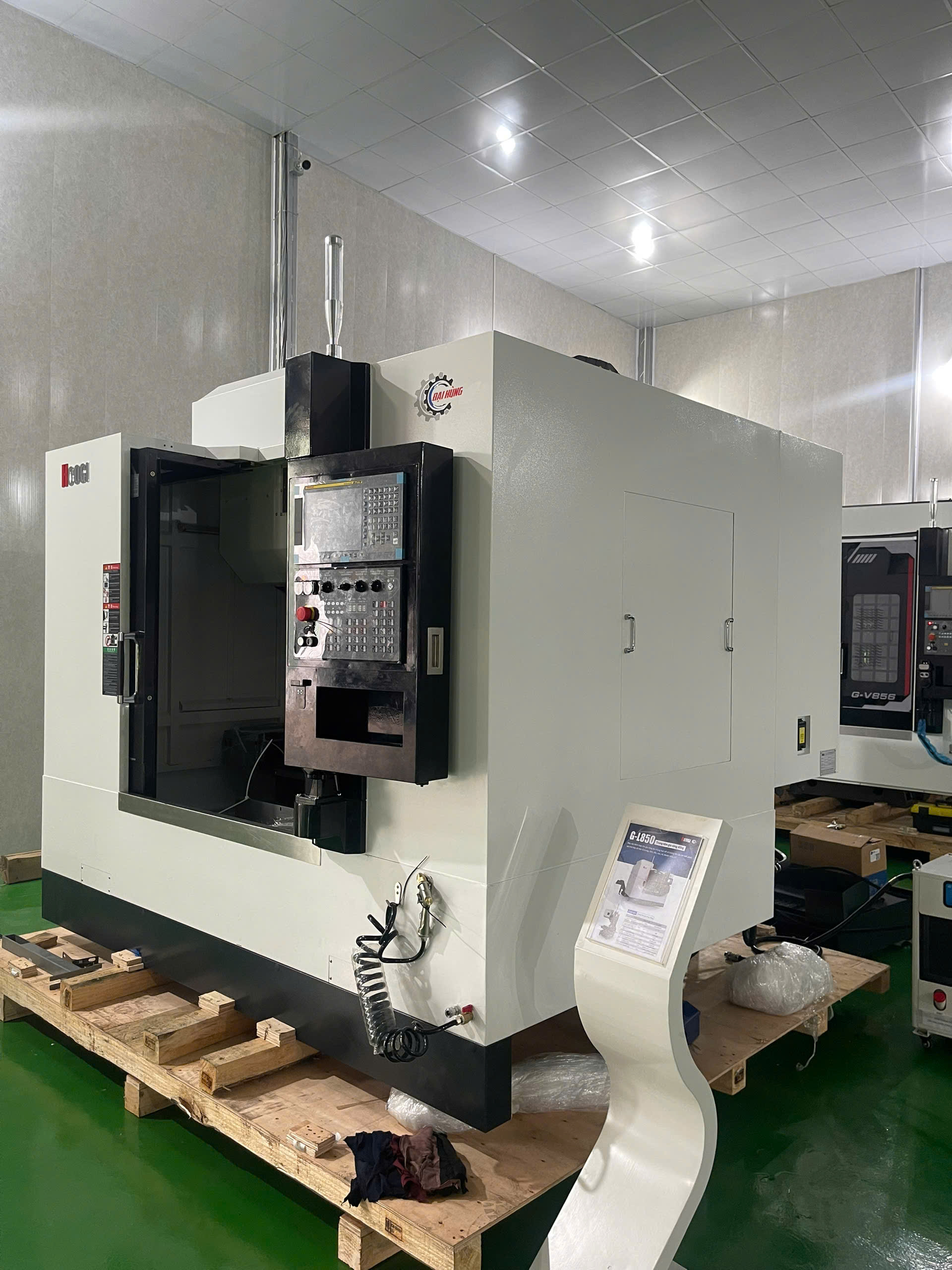

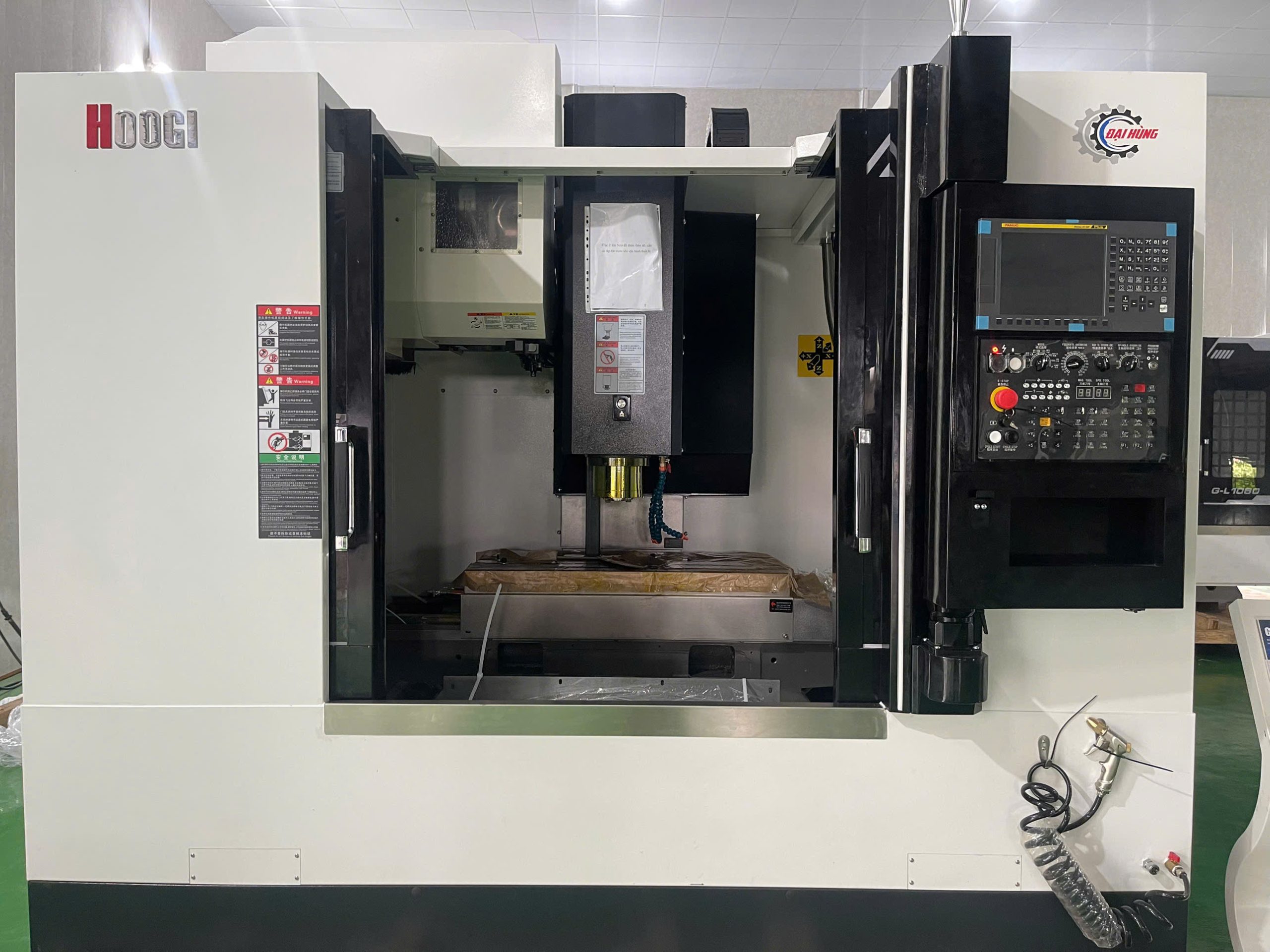

Trung tâm gia công đứng G-L850 là máy công cụ cỡ trung có độ chính xác, độ cứng và độ tin cậy cao được chế tạo bởi liên doanh Đại Hùng và Guangdong Hoogi dành cho ngành công nghiệp khuôn mẫu và sản phẩm. Máy công cụ sử dụng đường ray và vít me có độ chính xác cao, máy công cụ có hiệu suất phản ứng động tốt hơn. Trục chính sử dụng trục chính truyền động trực tiếp, BT40, có thể thực hiện cắt tốc độ cao, hiệu suất cắt tốt hơn, độ tin cậy cao hơn. Máy công cụ phù hợp với các loại chi tiết vừa và nhỏ, loại tấm, loại đĩa, loại van, loại vỏ, khuôn mẫu và các bộ phận phức tạp khác của quá trình gia công khối lượng lớn.

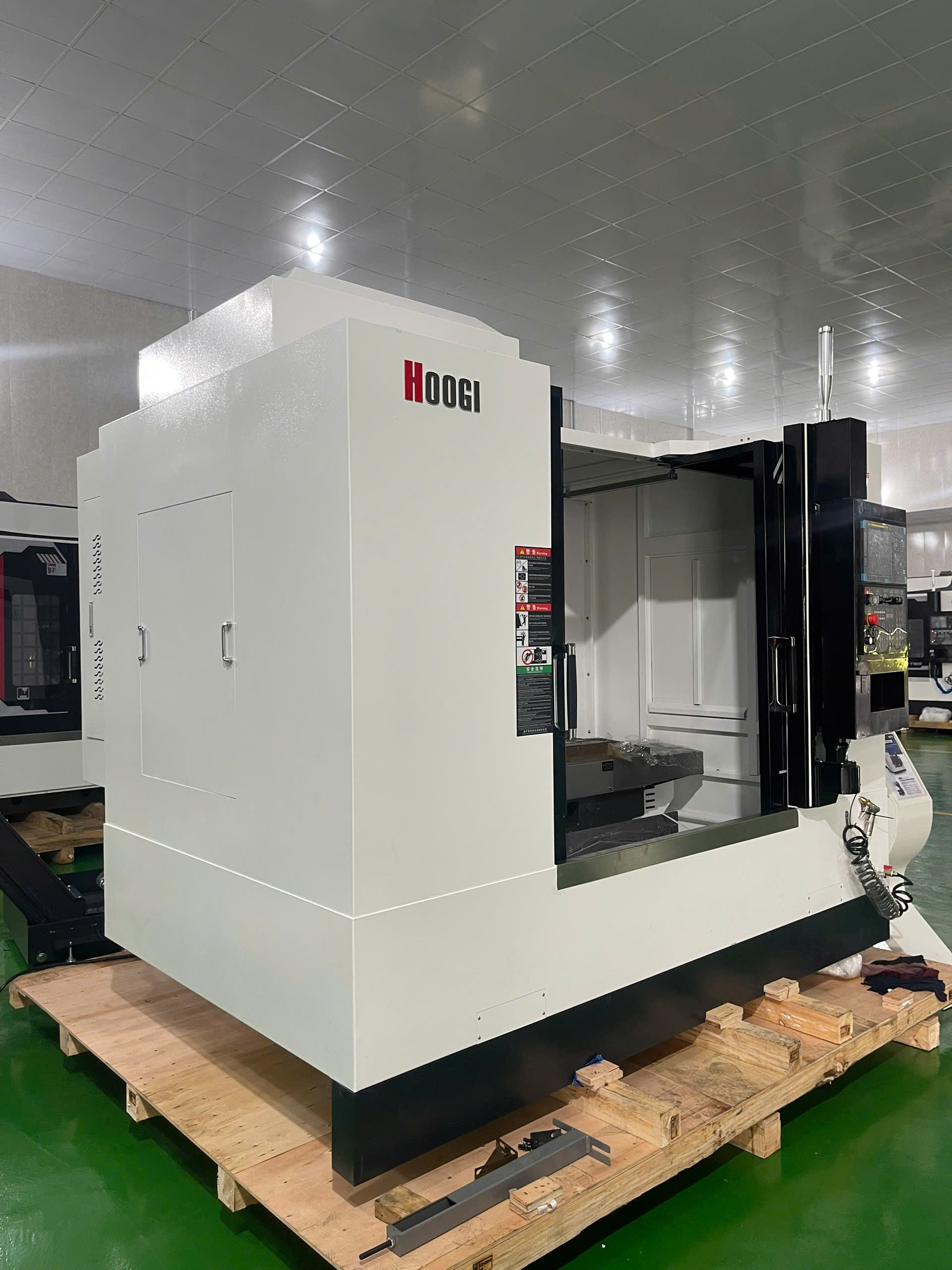

Cấu trúc và đặc điểm hiệu suất của máy công cụ

1.Thân bệ và bàn làm việc

◆Bệ máy, bàn máy và các bộ phận lớn khác được làm bằng nhựa đúc cát HT300, đúc gang chất lượng cao, giúp máy công cụ có độ cứng cao và độ chính xác ổn định lâu dài. Và sau khi xử lý hao mòn thứ cấp đầy đủ (tôi luyện, lão hóa rung), hiệu suất ổn định của máy công cụ sẽ được đảm bảo khi sử dụng lâu dài.

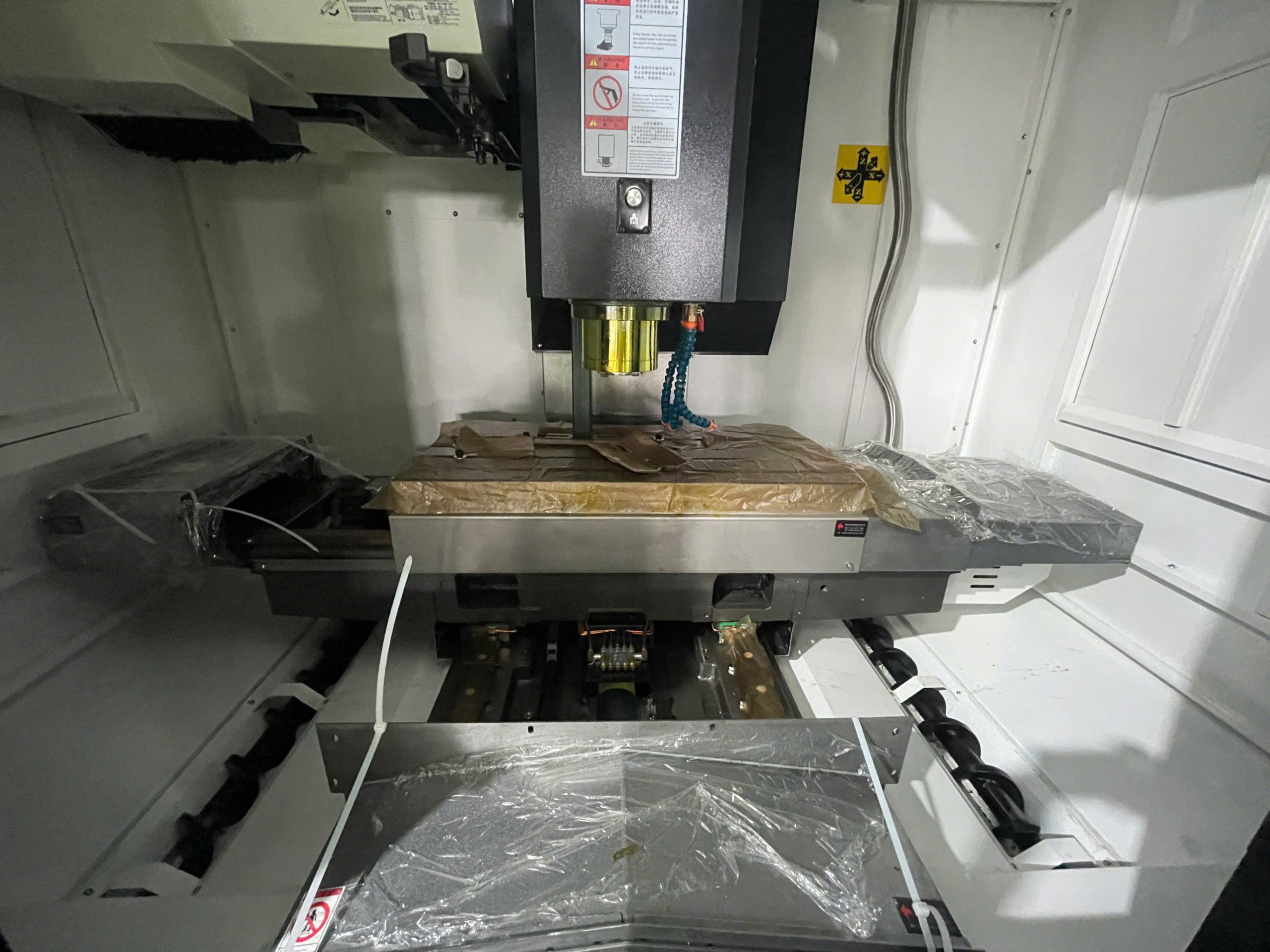

◆Chuyển động của bàn máy công cụ trục X và trục Y sử dụng thanh dẫn hướng tuyến tính hạng nặng của Đài Loan, độ cứng cao, hiệu suất động tốt.

◆Sử dụng hệ thống truyền động vít me bi Đài Loan, kết cấu nhỏ gọn, chuyển động trơn tru, cao độ chính xác.

2.Trụ

◆Trụ máy sử dụng thiết kế dạng xương cá, chắc chắn và nặng.

◆Hộp trục chính di chuyển lên xuống trên trụ máy theo trục Z, trục Z sử dụng thiết kế thanh ray cứng, truyền động vít me bi nhập khẩu, độ cứng cao, chuyển động trơn tru và độ chính xác cao.

3.Hộp trục chính và hệ thống trục chính

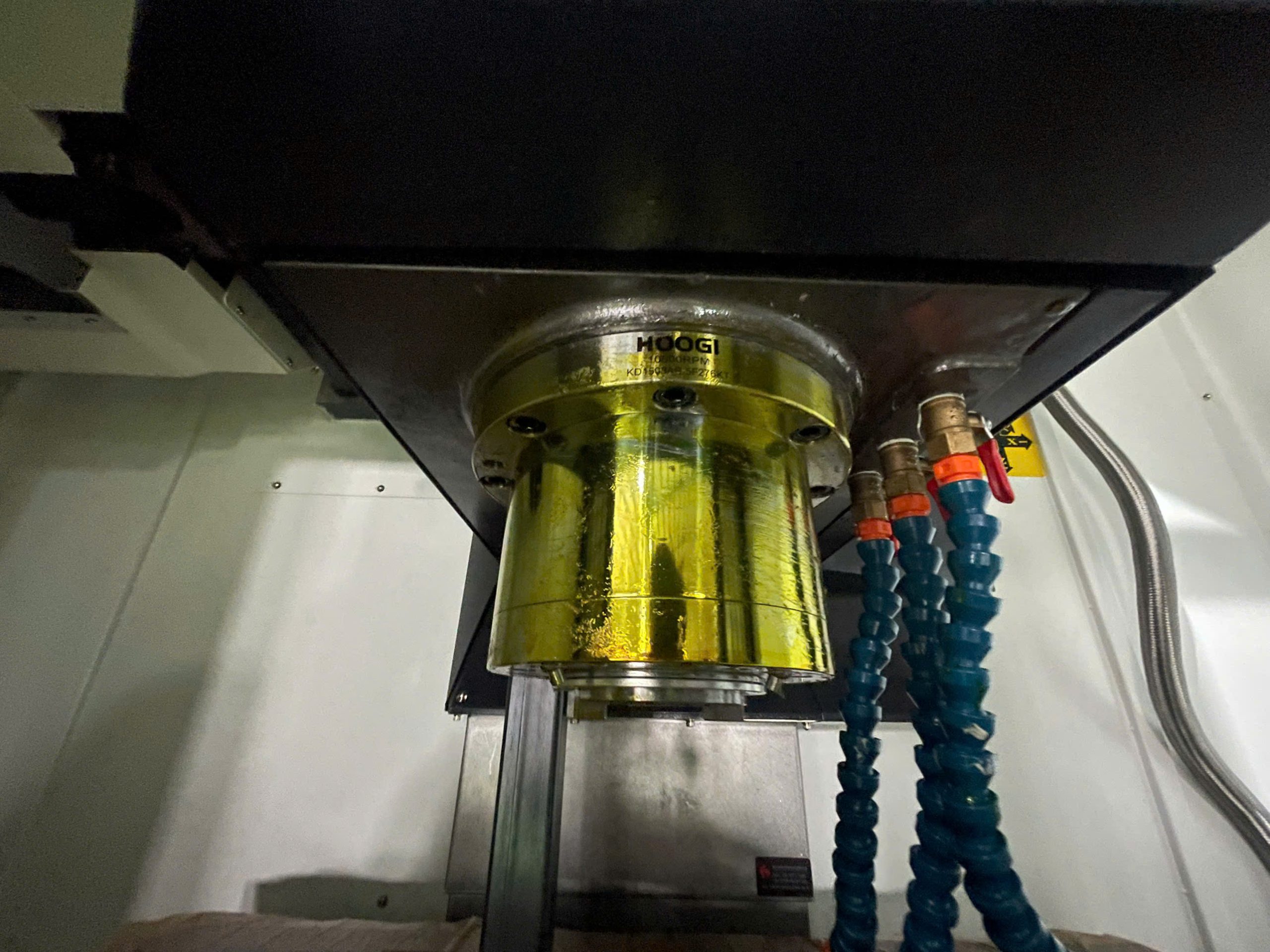

◆Trục chính sử dụng trục chính BT40 có độ chính xác và độ cứng cao. Vòng bi sử dụng vòng bi trục chính đặc biệt cấp P4 và toàn bộ bộ trục chính đều đạt bài kiểm tra cân bằng động và chạy rà sau khi lắp ráp trong điều kiện nhiệt độ không đổi, giúp cải thiện tuổi thọ và độ tin cậy cao của toàn bộ bộ trục chính. Trục chính có thể thực hiện điều chỉnh tốc độ vô cấp trong phạm vi tốc độ của nó và trục chính được điều khiển bởi bộ mã hóa tích hợp của động cơ, có thể thực hiện chức năng định hướng trục chính và ren cứng.

4.Hệ thống thay dao tự động

◆Máy được trang bị bộ đổi dao dạng đĩa 24 trạm, có hiệu suất làm việc tốt, độ chính xác cao và tốc độ đổi dao nhanh.

5.Hệ thống phát hiện

◆Hệ thống phản hồi servo trục X, Y, Z sử dụng bộ mã hóa tuyệt đối của động cơ servo để kiểm soát độ chính xác vị trí, thực hiện điều khiển vòng bán kín, đảm bảo máy công cụ chạy ổn định với độ chính xác cao và duy trì độ chính xác lâu dài.

◆Yêu cầu đặc biệt của khách hàng có thể tùy chọn lắp đặt thêm linh kiện nhập khẩu để đạt được khả năng kiểm soát vòng kín hoàn toàn.

◆Máy có thể được trang bị thêm hệ thống kiểm tra phôi tùy chọn.

6.Hệ thống điều khiển và động cơ

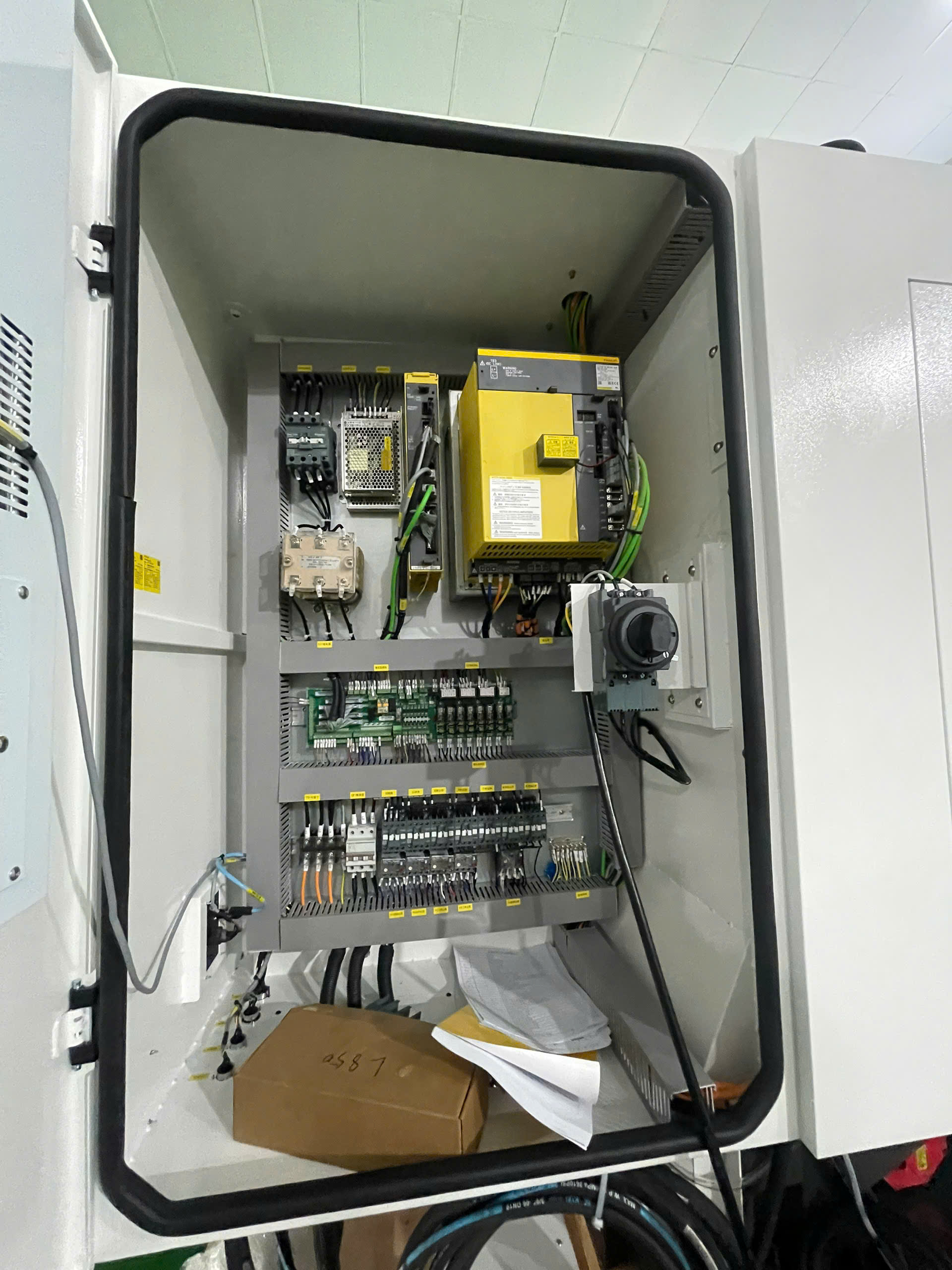

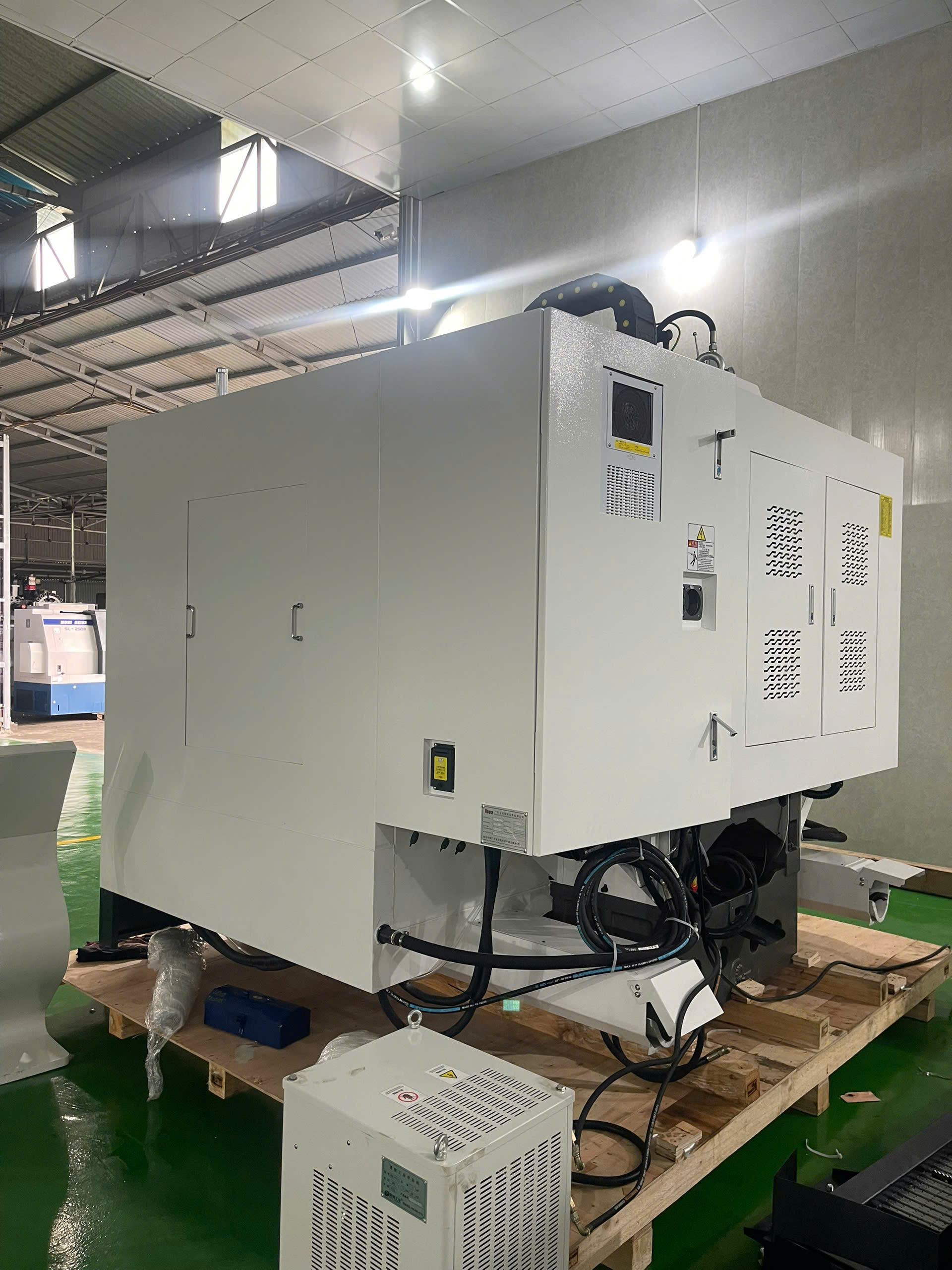

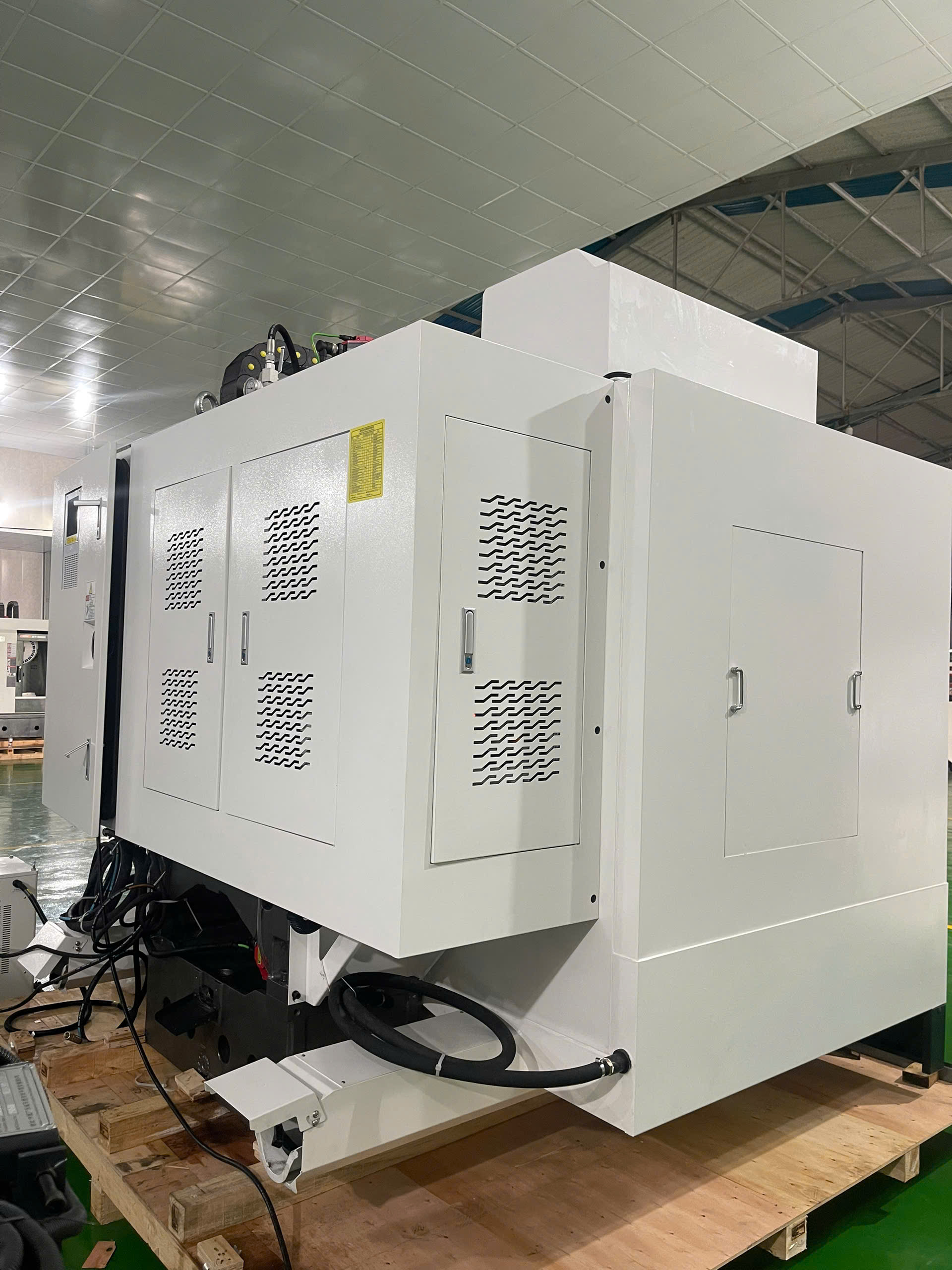

◆Tủ điện máy công cụ sử dụng linh kiện Đài Loan, công nghệ đấu dây chuyên nghiệp, hiệu suất tốt. Tủ điện được niêm phong chắc chắn, máy điều hòa công nghiệp chống bụi và hút ẩm để đảm bảo máy công cụ hoạt động an toàn và ổn định.

◆Hệ thống CNC sử dụng Fanuc của Nhật Bản, động cơ servo AC, độ chính xác và hiệu suất cao tiên tiến. Có thể lựa chọn các hệ thống nhập khẩu hoặc trong nước khác theo nhu cầu của khách hàng.

7.Hệ thống làm mát tuần hoàn, thiết bị làm mát trục chính

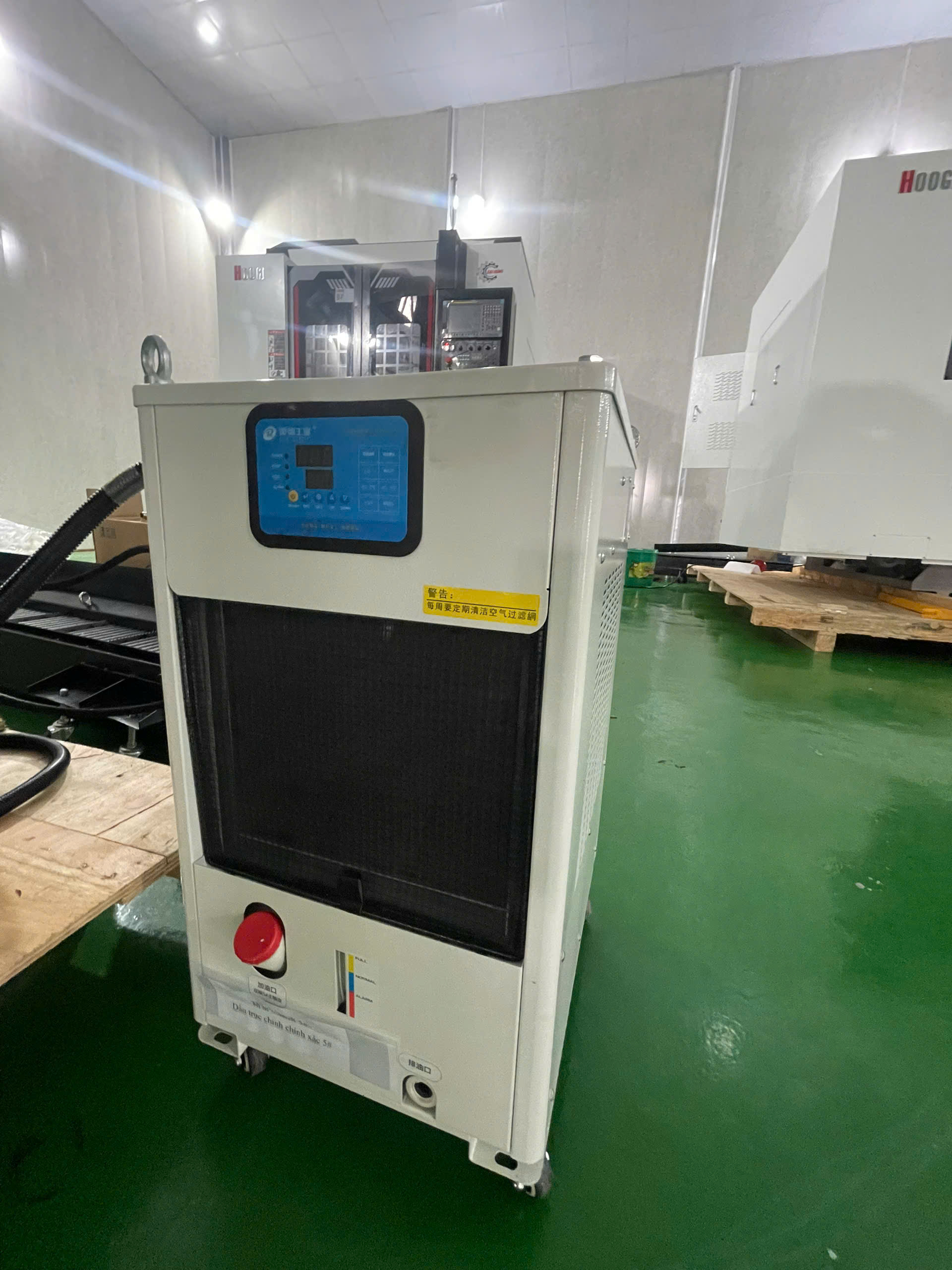

Hệ thống trục chính được làm mát bằng bộ làm mát dầu với phương pháp làm mát bằng dầu để ngăn ngừa biến dạng nhiệt và cải thiện độ chính xác gia công. Phương pháp làm mát của dụng cụ là làm mát bằng nước.

8.Hệ thống bảo vệ

◆Máy công cụ sử dụng tấm chắn kín cho mỗi thanh ray dẫn hướng để ngăn phoi sắt và chất làm mát xâm nhập vào bên trong máy công cụ, giúp thanh ray dẫn hướng và trục vít không bị ăn mòn đồng thời kéo dài tuổi thọ và độ chính xác của máy công cụ.

9.Hệ thống khí nén

◆Mỗi chức năng của hệ thống khí nén được thực hiện thông qua chương trình PLC điều khiển van điện từ để thực hiện làm mát không khí và các chức năng khác.

◆Hệ thống khí nén chủ yếu bao gồm các bộ phận van điện từ ba xi lanh khí nén. Khí đi qua bộ tách dầu-nước để loại bỏ tạp chất và nước nhằm ngăn khí tạp chất làm hỏng và ăn mòn máy công cụ.

10.Hệ thống bôi trơn

◆Thanh ray dẫn hướng và vít sử dụng hệ thống định lượng và thời gian tập trung hệ thống bôi trơn tập trung, cung cấp dầu định kỳ cho từng điểm bôi trơn để đảm bảo các bộ phận chuyển động linh hoạt và đáng tin cậy.

◆Vòng bi trục chính và vòng bi trục vít được bôi trơn bằng dầu nhập khẩu mỡ bôi trơn tốc độ cao và nhiệt độ thấp để bôi trơn lâu dài và chuyển động ổn định.

11.Hệ thống loại bỏ phoi tự động

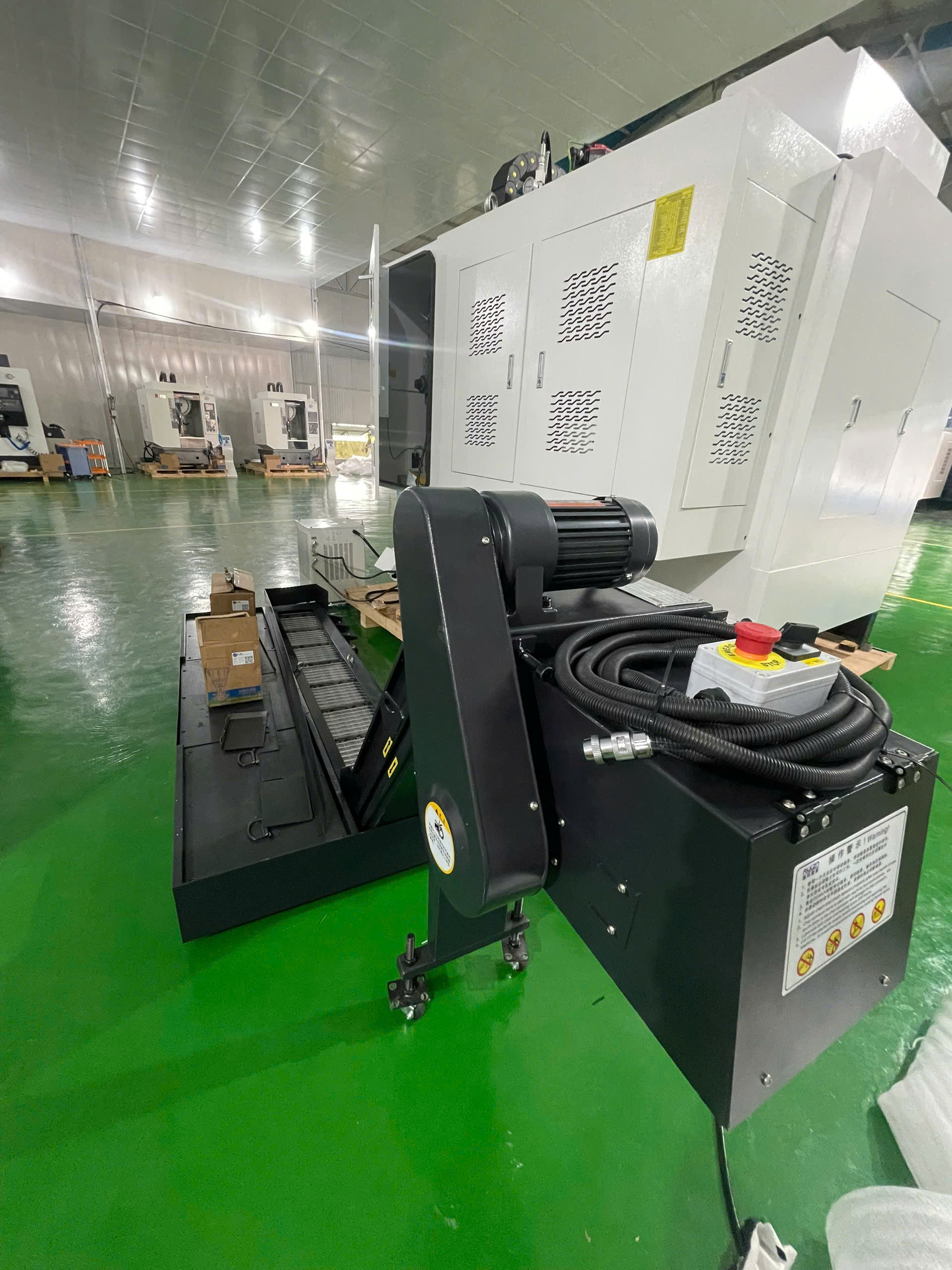

◆Máy có thể được trang bị thêm bộ phận cuốn phoi tấm xích theo yêu cầu của khách hàng.

12.Mô tả cấu hình khác

1.Khu vực làm việc được trang bị đèn LED, thích ứng với công việc ban đêm.

2.Máy công cụ được trang bị đèn ba màu, nhắc nhở ba loại thông tin: chương trình đang chạy, hoàn thành chu trình làm việc và cảnh báo lỗi.

13.Điều kiện lắp đặt

A.Nhiệt độ môi trường làm việc 17℃~25℃, độ lệch nhiệt độ lý tưởng ±2℃. Nếu yêu cầu của các bộ phận được gia công không cao, phạm vi nhiệt độ môi trường có thể được nới lỏng xuống 10℃~40℃.

B.Độ ẩm Liên tục: dưới 75% (không ngưng tụ), trong thời gian ngắn: dưới 95% (không ngưng tụ)

C.Điều kiện nơi lắp đặt

1. Không bị rung động bên ngoài và nhiễu điện
2. Tránh ánh sáng mặt trời chiếu trực tiếp vào máy công cụ

3.Môi trường nhiệt độ ổn định, thoáng mát.

4.Tránh đặt lò sưởi và các nguồn nhiệt khác gần máy công cụ

5.Nồng độ bụi trong không khí không được lớn hơn 10mg/m³, không chứa axit, muối và các khí ăn mòn khác

6. Đặt máy ở vị trí cao, có mái che và tránh ngập nước.

D.Nguồn điện Ba pha 380V ± 10%; 50Hz ± 1Hz

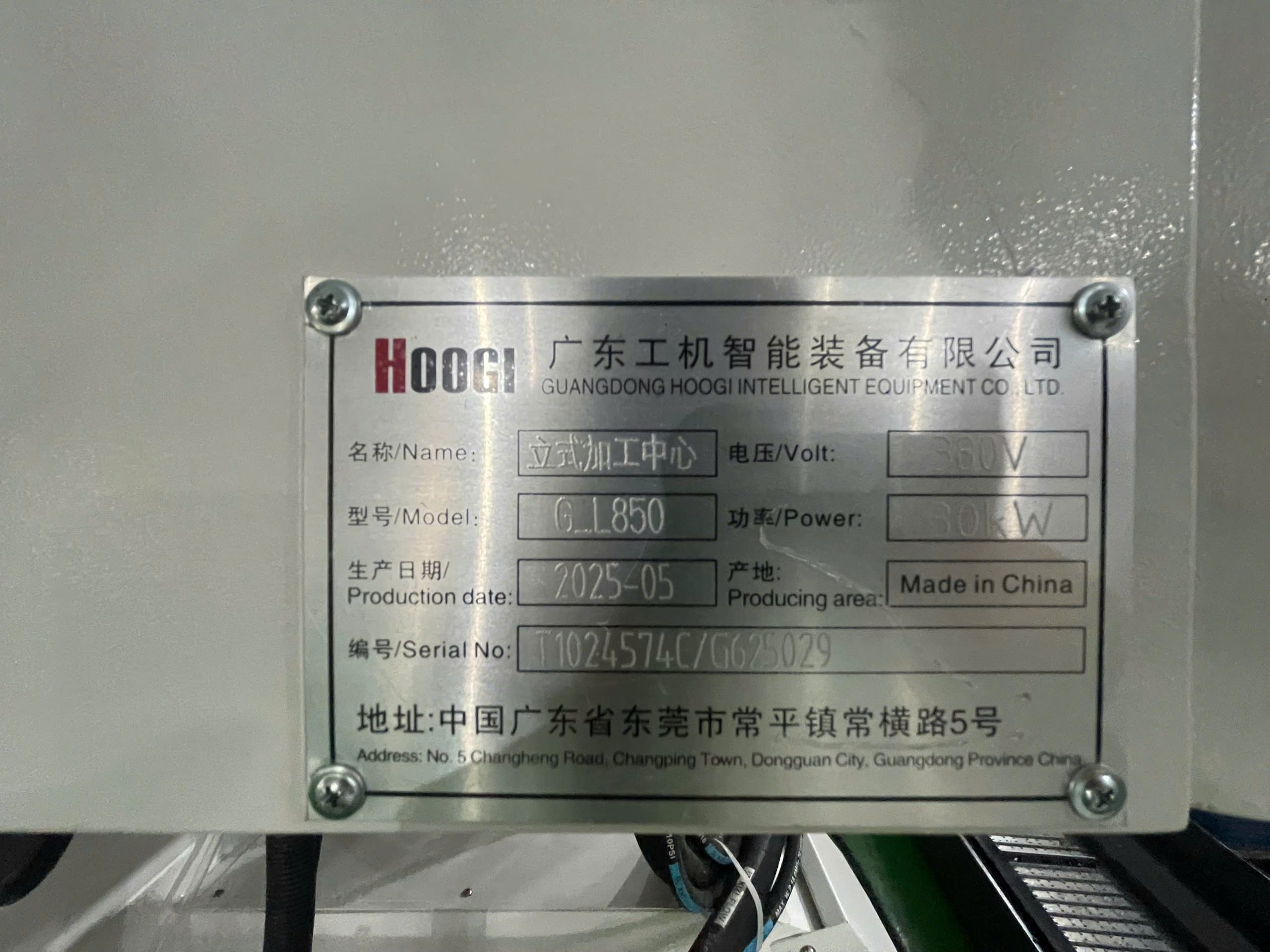

Mô tả thông số kỹ thuật máy G-L850

Danh sách cấu kiện tiêu chuẩn máy G-L850

Danh sách các bộ phận chức năng chính của G-L850

Lưu ý: Nhà sản xuất có quyền thay đổi thương hiệu vì những lí do như thời gian cung cấp/cải tiến kĩ thuật…

Danh sách phụ kiện thiết bị GL-850
