Máy phay CNC ĐẠI HÙNG HOOGI GL-1060

Đại Hùng Hoogi G-L1060

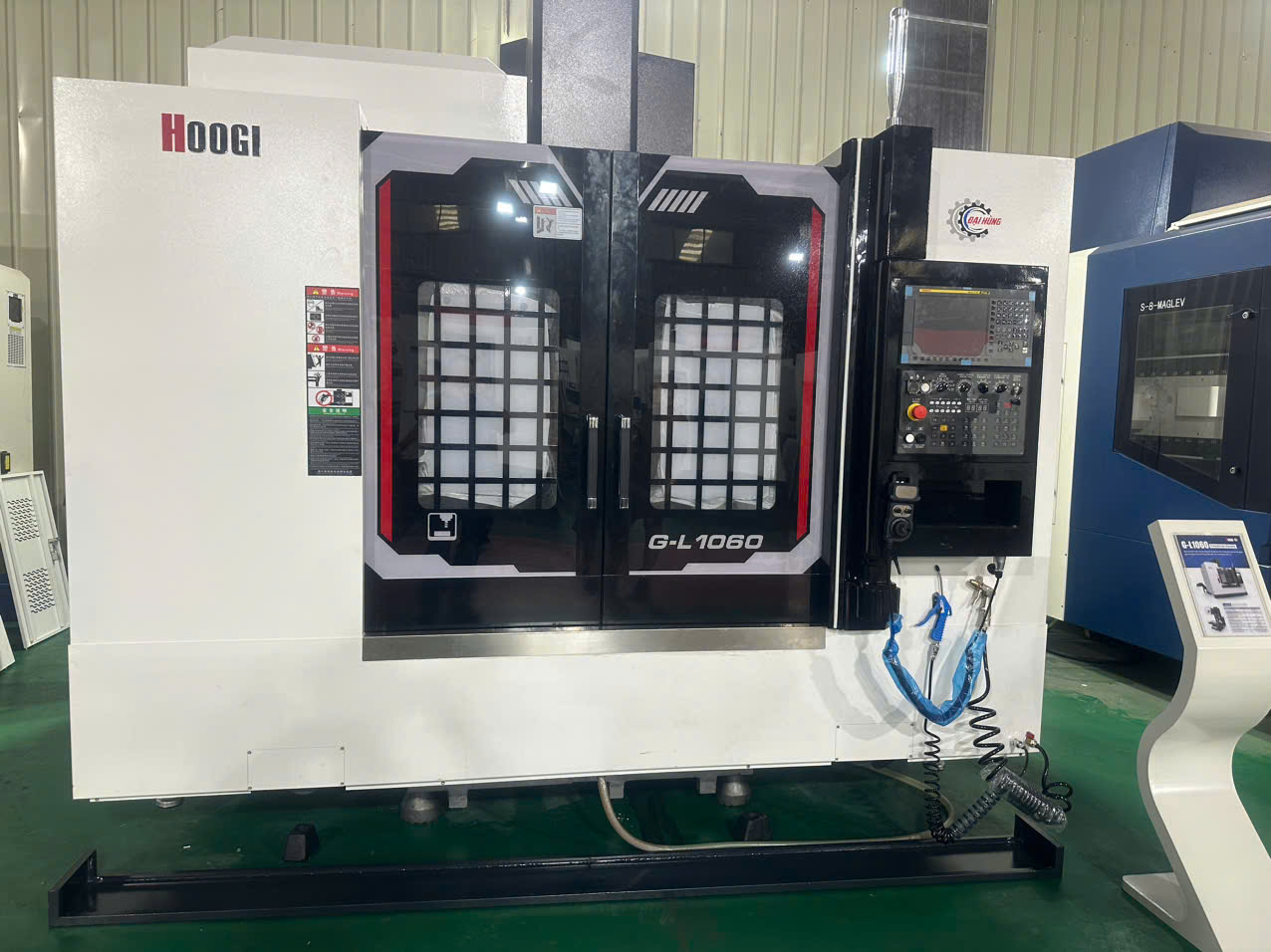

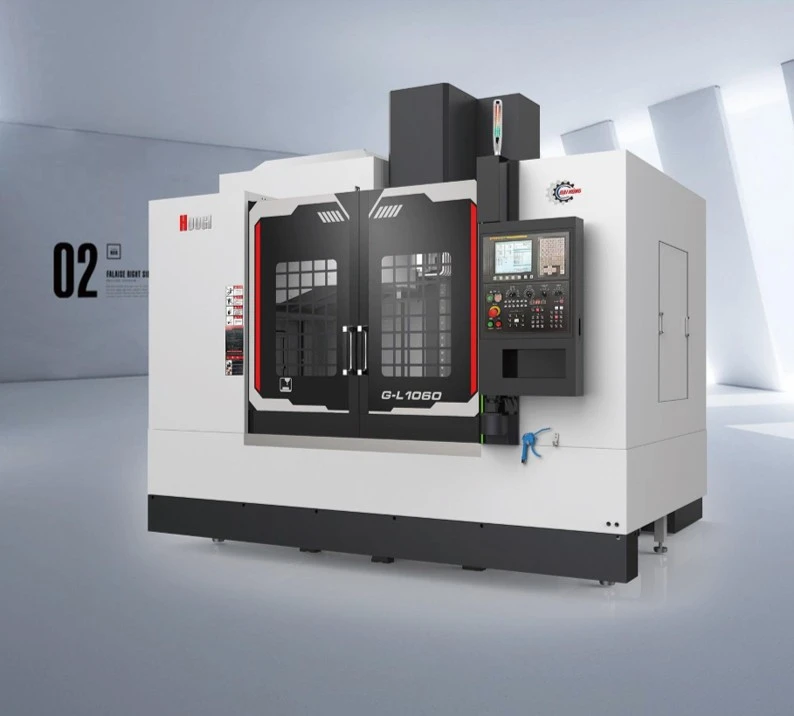

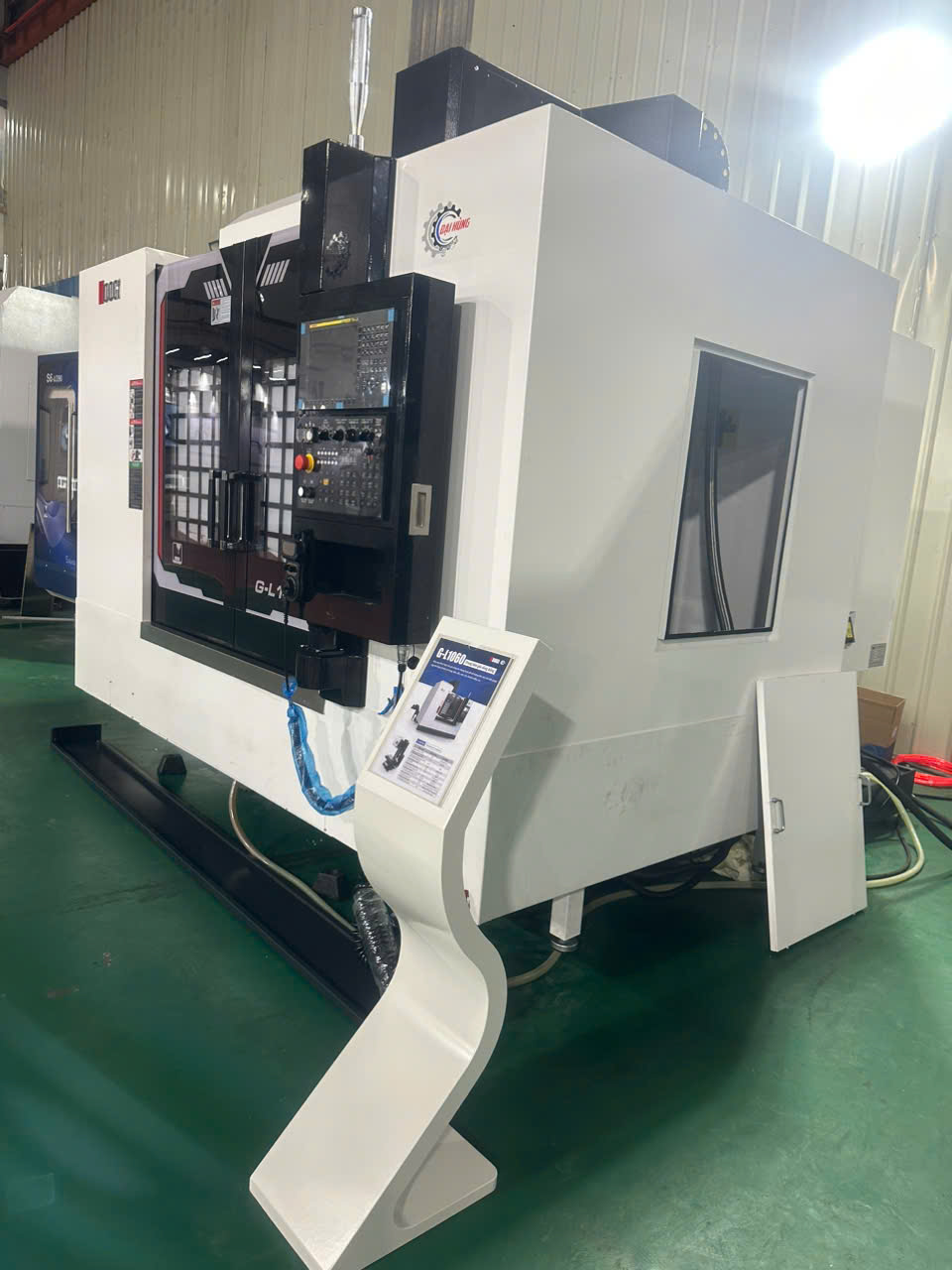

Trung tâm gia công đứng G-L1060 là máy công cụ cỡ trung có độ chính xác cao, độ cứng cao, độ tin cậy cao do liên doanh Đại Hùng và Guangdong Hoogi chế tạo cho ngành công nghiệp khuôn mẫu và sản phẩm. Máy công cụ này sử dụng đường ray và vít có độ chính xác cao, máy công cụ có hiệu suất phản ứng động tốt hơn, trục chính sử dụng trục chính Đài Loan, có thể thực hiện cắt tốc độ cao, hiệu suất cắt tốt hơn, độ tin cậy cao hơn, máy công cụ này phù hợp với loại hộp cỡ nhỏ và vừa, loại tấm, loại đĩa, loại van, loại vỏ, khuôn mẫu và các bộ phận phức tạp khác của quá trình gia công khối lượng lớn đa dạng.

Cấu trúc và đặc điểm hiệu suất của máy công cụ

1、Thân bệ và bàn làm việc

◆ Bệ máy, bàn máy và các bộ phận lớn khác được làm bằng  vật liệu đúc cát HT300, đúc gang chất lượng cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định lâu dài. Và sau khi xử lý lão hóa thứ cấp đầy đủ (tôi luyện, lão hóa rung), để sử dụng lâu dài, tính ổn định của máy công cụ được đảm bảo.

◆ Chuyển động của bàn máy công cụ trục X và trục Y sử dụng thanh dẫn hướng tuyến tính hạng nặng của Đài Loan, độ cứng cao, hiệu suất động tốt.

◆ Sử dụng hệ thống truyền động vít me Đài Loan, kết cấu nhỏ gọn, chuyển động trơn tru, độ chính xác cao.

2、Trụ máy

◆ Trụ máy được thiết kế theo hình xương cá, chắc chắn và nặng.

◆ Hộp trục chính di chuyển lên xuống trên trụ theo trục Z, trục Z sử dụng thiết kế thanh ray cứng, truyền động vít me bi nhập khẩu, độ cứng cao, chuyển động trơn tru và độ chính xác cao.

3、Hộp trục chính và hệ thống trục chính

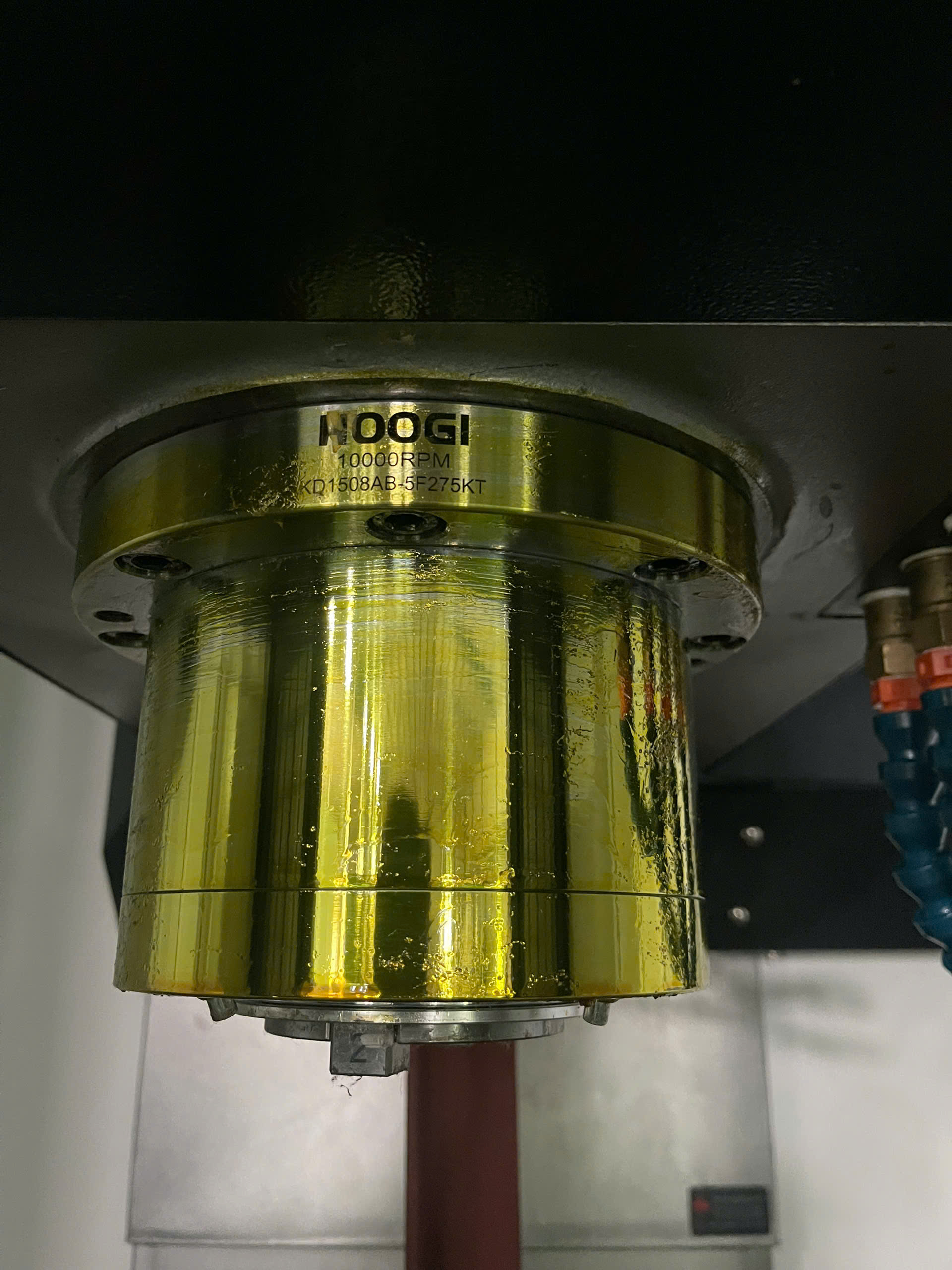

◆ Trục chính sử dụng trục chính BT40 với độ chính xác và độ cứng cao. Vòng bi sử dụng vòng bi đặc biệt của trục chính cấp P4, và toàn bộ bộ trục chính vượt qua hiệu chỉnh cân bằng động và thử nghiệm chạy rà sau khi lắp ráp dưới nhiệt độ không đổi, giúp cải thiện tuổi thọ và độ tin cậy cao của toàn bộ bộ trục chính. Trục chính có thể thực hiện điều chỉnh tốc độ vô cấp trong phạm vi tốc độ của nó và trục chính được điều khiển bởi bộ mã hóa tích hợp của động cơ, có thể thực hiện chức năng định hướng trục chính và ren cứng.

4、Hệ thống thay dao tự động

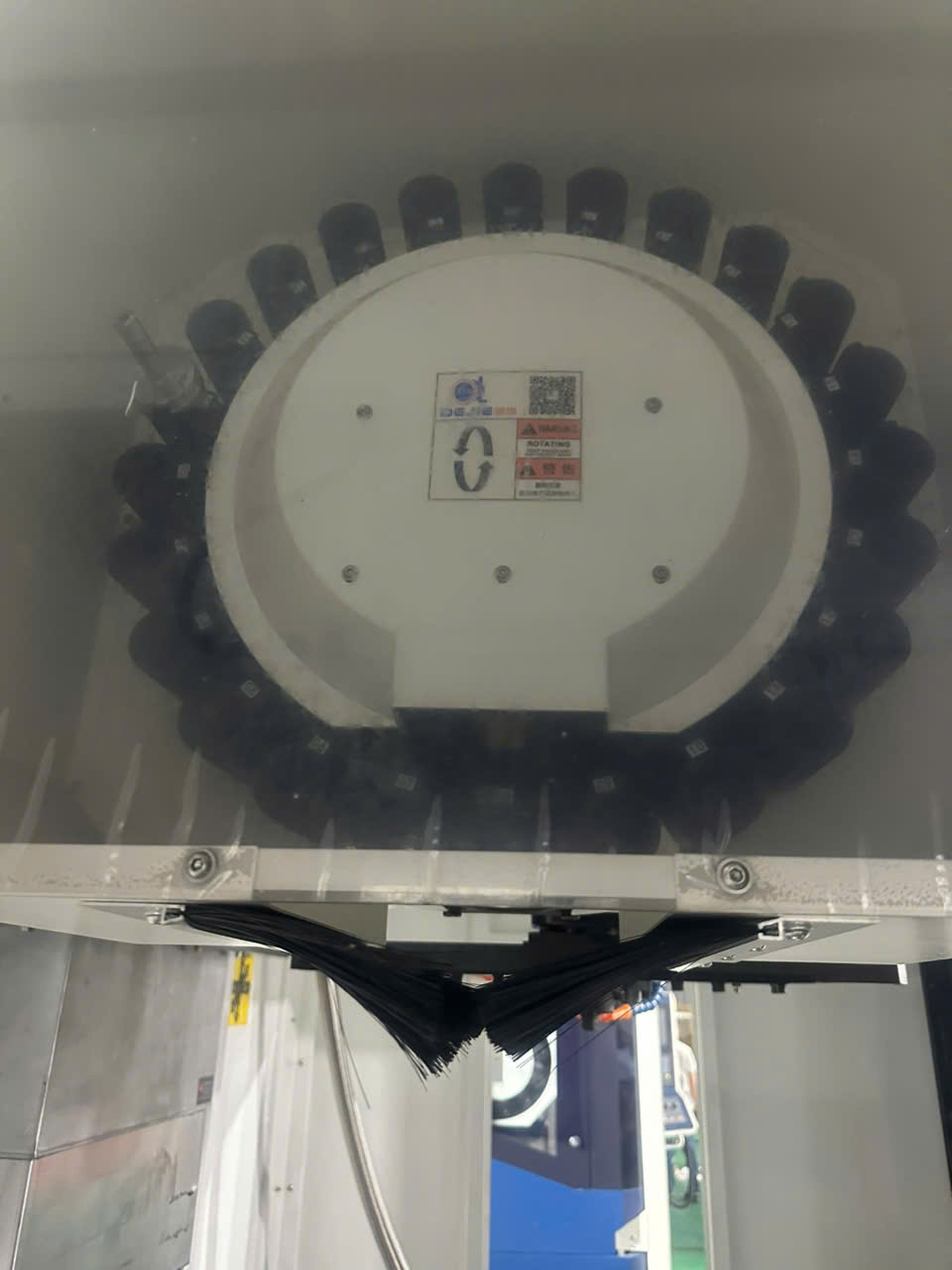

◆ Máy được trang bị bộ đổi dao dạng đĩa 24 vị trí, có hiệu suất làm kín tốt, độ chính xác cao và tốc độ đổi dao nhanh.

5、Hệ thống phát hiện

◆ Hệ thống phản hồi servo trục X, Y, Z sử dụng bộ mã hóa tuyệt đối của động cơ servo để kiểm soát độ chính xác vị trí, thực hiện điều khiển vòng bán kín, đảm bảo máy công cụ chạy ổn định với độ chính xác cao và duy trì độ chính xác lâu dài.

◆ Khách hàng có thể yêu cầu thêm tùy chọn để máy đạt được khả năng kiểm soát vòng kín hoàn toàn.

◆ Máy có thể được trang bị hệ thống kiểm tra phôi tùy chọn.

6、Hệ thống điều khiển và động cơ

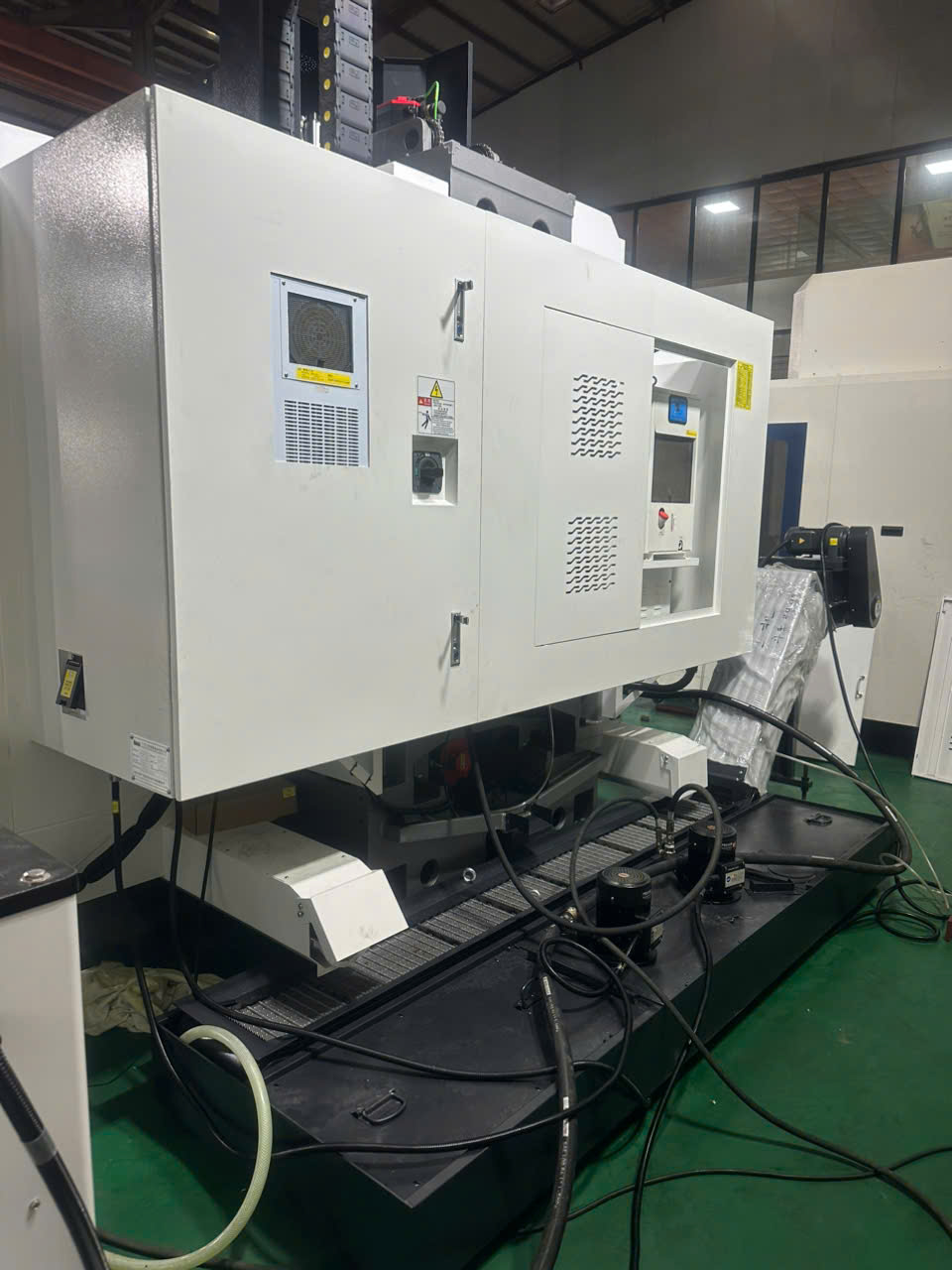

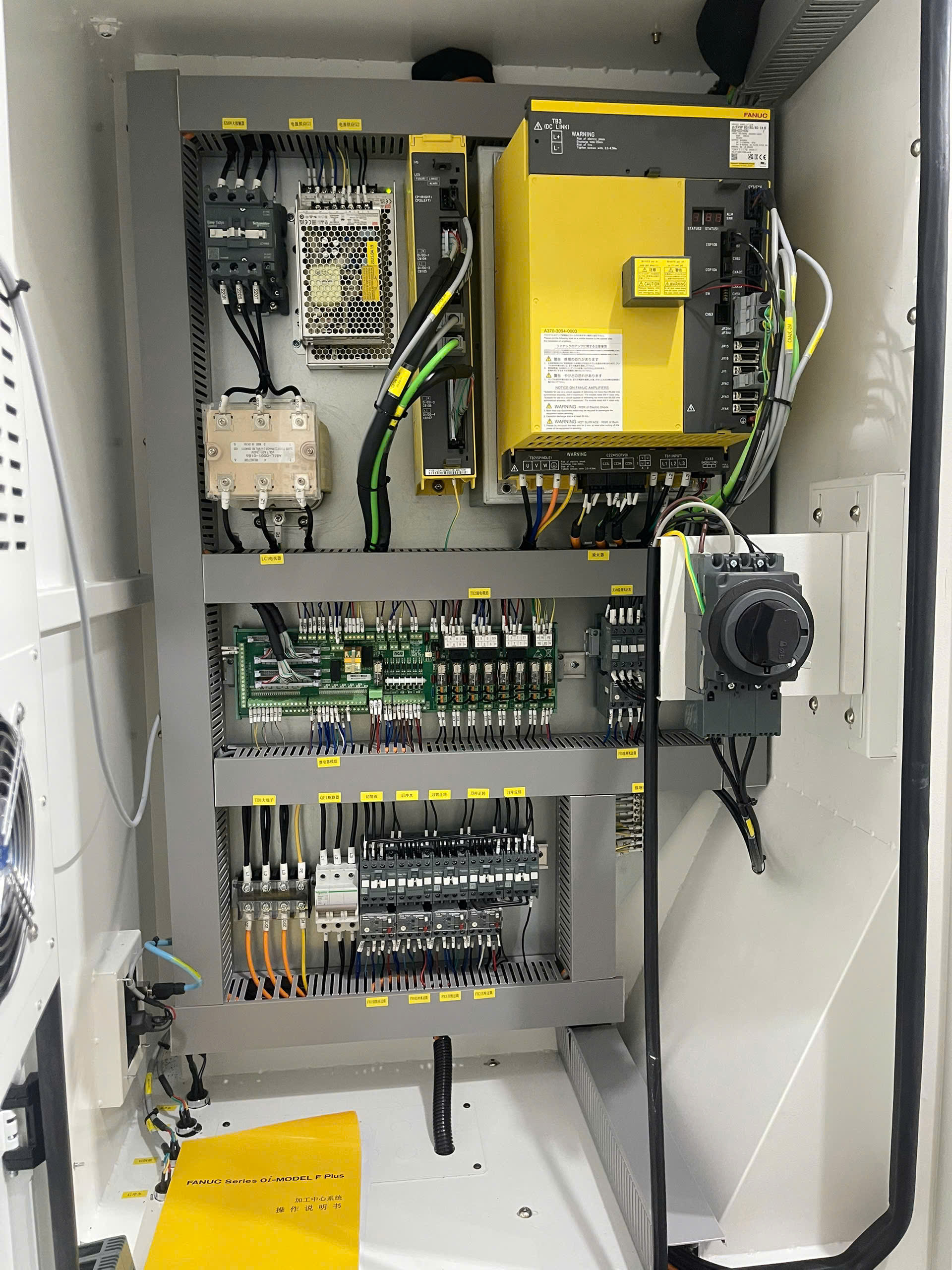

◆ Tủ điện máy công cụ sử dụng linh kiện Đài Loan, công nghệ đấu dây chuyên nghiệp, hiệu suất đáng tin cậy. Tủ điện được niêm phong đáng tin cậy, máy điều hòa không khí công nghiệp chống bụi và hút ẩm để đảm bảo máy công cụ hoạt động an toàn và ổn định.

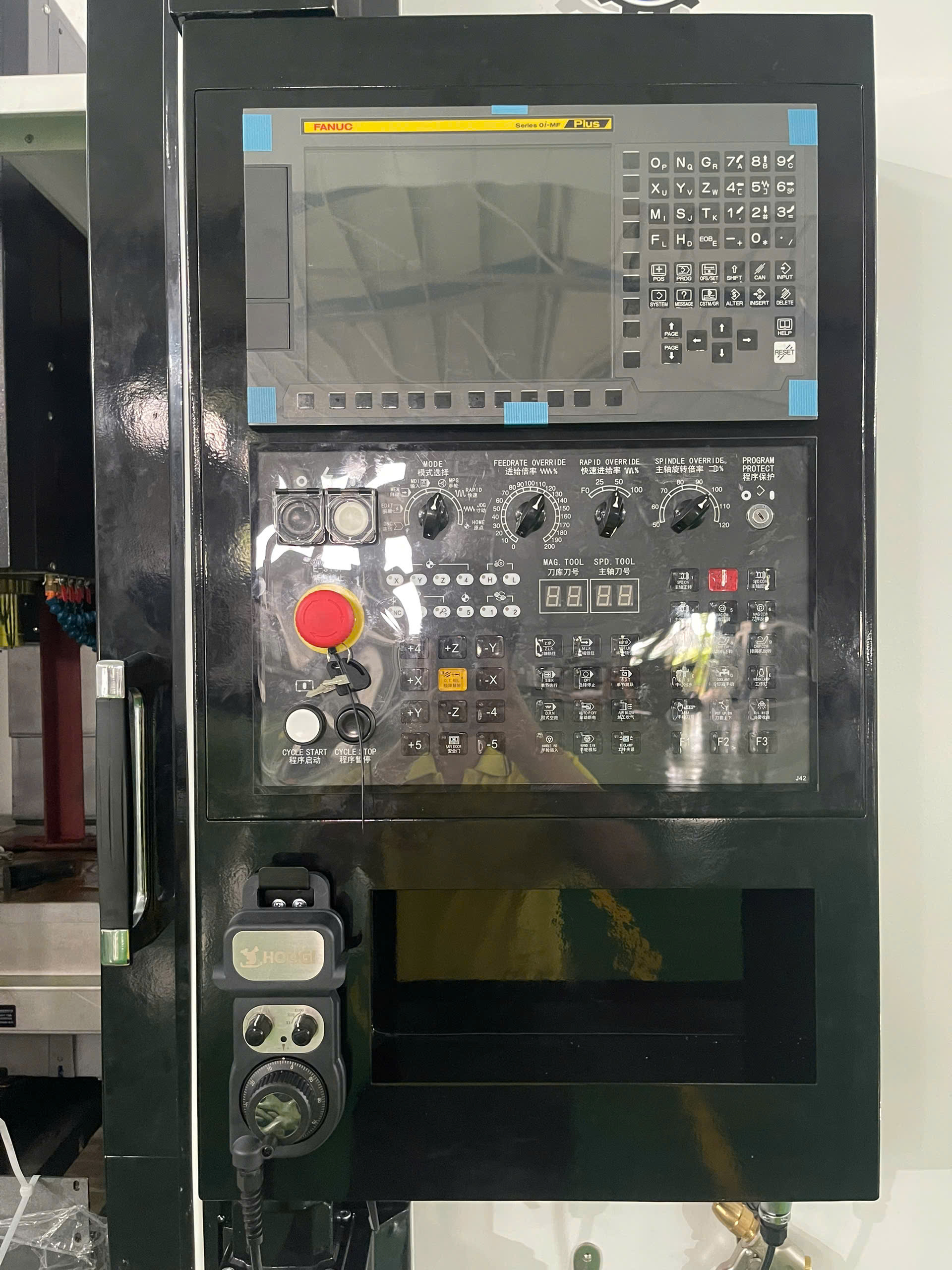

◆ Hệ thống CNC sử dụng Fanuc của Nhật Bản, động cơ servo AC, độ chính xác và hiệu suất cao tiên tiến. Có thể lựa chọn các hệ thống nhập khẩu hoặc trong nước khác theo nhu cầu của khách hàng.

7、Hệ thống làm mát tuần hoàn, thiết bị làm mát trục chính

◆ Hệ thống trục chính được làm mát bằng bộ làm mát dầu với phương pháp làm mát bằng dầu để ngăn ngừa biến dạng nhiệt và cải thiện độ chính xác gia công. Làm mát dụng cụ là phương pháp làm mát bằng nước.

8、Hệ thống bảo vệ

◆ Máy công cụ sử dụng tấm chắn kín để ngăn chặn phoi sắt và chất làm mát xâm nhập vào bên trong máy công cụ để thanh dẫn hướng và vít không bị ăn mòn. Nó kéo dài tuổi thọ và độ chính xác của máy công cụ.

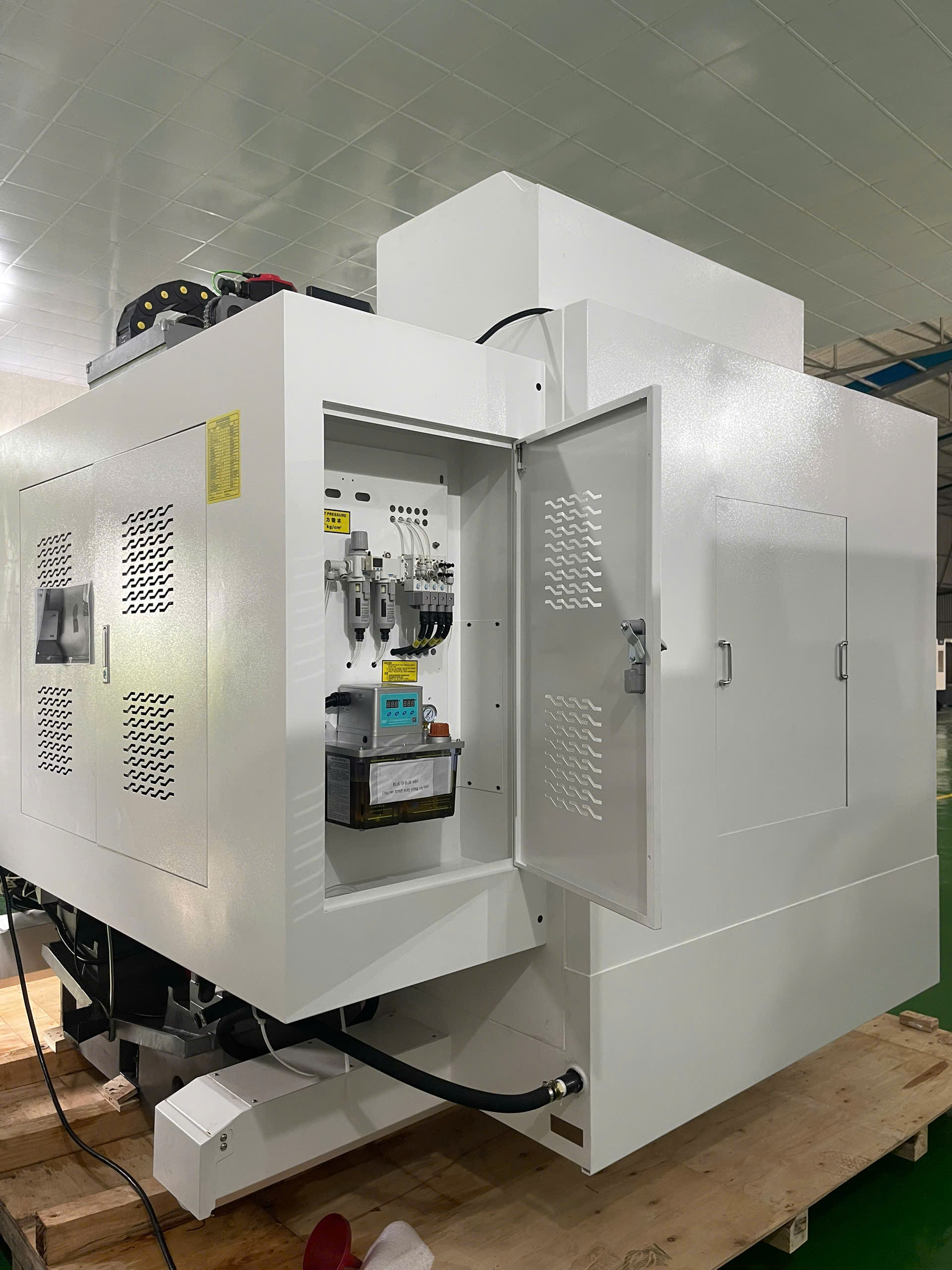

9、Hệ thống khí nén

◆ Mỗi chức năng của hệ thống khí nén được thực hiện thông qua chương trình PLC điều khiển van điện từ để thực hiện làm mát không khí và các chức năng khác.

◆ Hệ thống khí nén chủ yếu bao gồm bộ ba van điện từ khí nén.

◆ Khí đi qua bộ tách dầu-nước để loại bỏ tạp chất và nước nhằm ngăn khí tạp chất làm hỏng và ăn mòn máy công cụ.

10、Hệ thống bôi trơn

◆ Thanh ray dẫn hướng và vít sử dụng hệ thống bôi trơn tập trung theo thời gian và định lượng, cung cấp dầu cho từng điểm bôi trơn theo định kỳ để đảm bảo các bộ phận chuyển động linh hoạt và đáng tin cậy.

◆ Vòng bi trục chính và vòng bi trục vít được bôi trơn bằng mỡ tốc độ cao và nhiệt độ thấp nhập khẩu để bôi trơn lâu dài và chuyển động đáng tin cậy.

11、Hệ thống loại bỏ phoi tự động

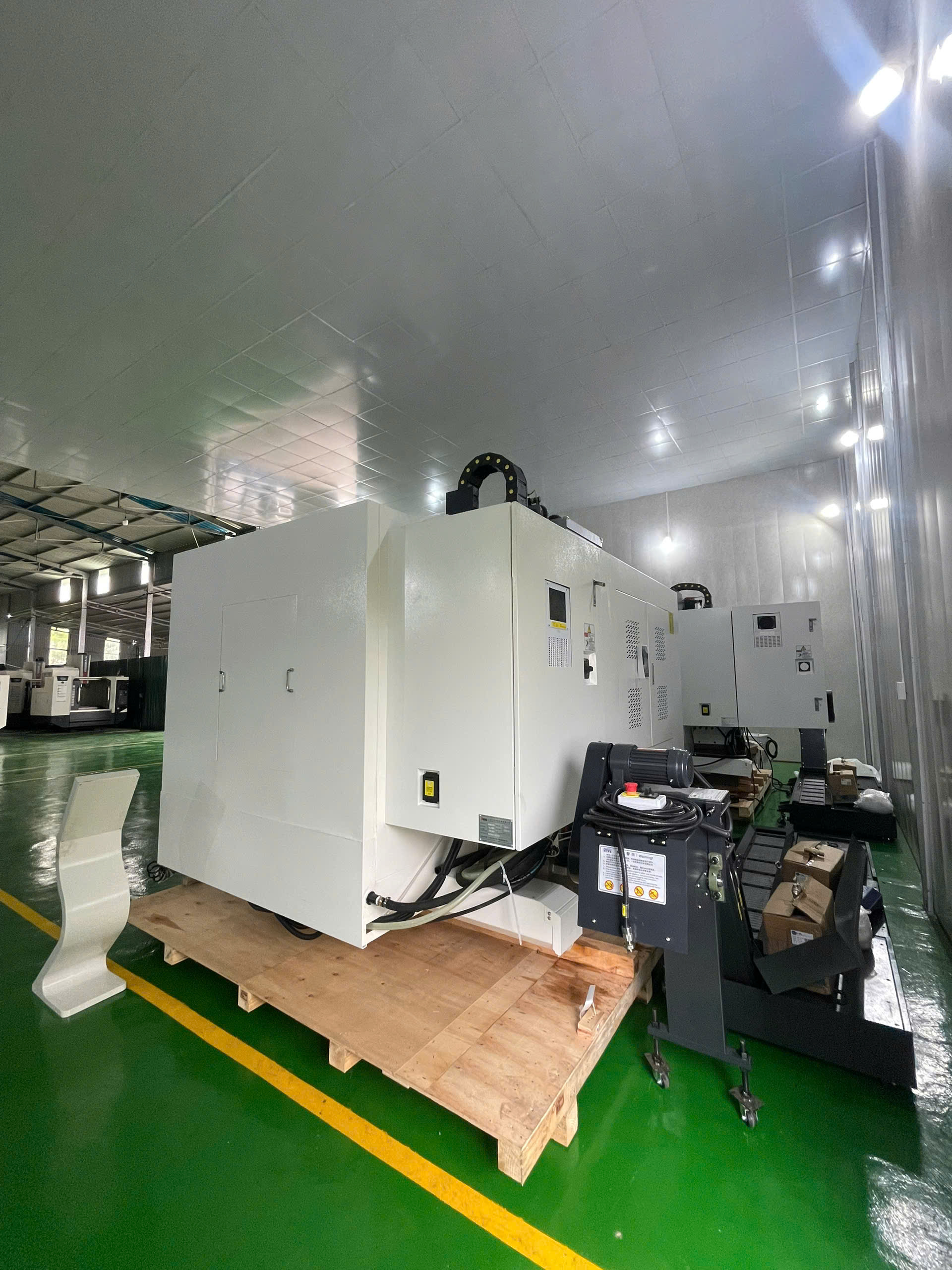

◆ Máy có thể được trang bị thêm hệ thống loại bỏ phoi tấm xích.

12、Mô tả cấu hình khác

a、Khu vực làm việc được trang bị đèn LED, thích ứng với công việc ban đêm.

b、Máy công cụ được trang bị đèn ba màu, nhắc nhở ba loại thông tin: chương trình đang chạy, hoàn tất chu trình làm việc và báo lỗi.

13、Điều kiện lắp đặt

A、Nhiệt độ

◆ Nhiệt độ môi trường làm việc 17℃~25℃, độ lệch nhiệt độ lý tưởng ±2℃.

◆ Nếu yêu cầu của các bộ phận được gia công không cao, phạm vi nhiệt độ môi trường có thể được nới lỏng xuống 10℃~40℃.

B、Độ ẩm

◆ Liên tục: dưới 75% (không ngưng tụ)

◆ Thời gian ngắn: dưới 95% (không ngưng tụ)

C、Điều kiện nơi lắp đặt

1、Không bị rung động bên ngoài và nhiễu điện

2、Tránh ánh sáng mặt trời trực tiếp vào máy công cụ

3、Tránh tiếp xúc trực tiếp với gió, không khí bên ngoài và điều chỉnh nhiệt độ của không khí nóng và lạnh

4、Tránh đặt lò sưởi và các nguồn nhiệt khác gần máy công cụ

5、Nồng độ bụi trong không khí không được lớn hơn 10mg/m³, không chứa axit, muối và các khí ăn mòn khác

6、Tránh rò rỉ nước, ngâm nước

D, Nguồn điện

Ba pha 380V ± 10%; 50Hz ± 1Hz

Thông số kỹ thuật của máy G-L1060

Danh sách cấu kiện tiêu chuẩn máy G-L1060

Danh sách các bộ phận chức năng chính của G-L1060

Ghi chú: Nhà sản xuất có quyền thay đổi thương hiệu tùy thuộc vào thời gian giao hàng/ cải tiến….

Danh sách của thiết bị phụ kiện G-L1060
