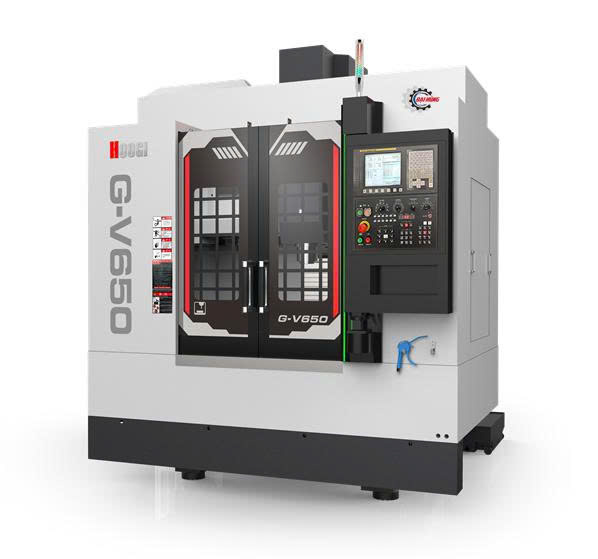

Máy phay CNC ĐẠI HÙNG HOOGI G-V650
Danh mục: Máy Đại Hùng Hoogi
Chia sẻ:
ĐẠI HÙNG ĐỒNG HÀNH CÙNG BẠN
MIỄN PHÍ GIAO HÀNG
CAM KẾT hàng chính hãng 100%
BẢO HÀNH
SẢN PHẨM có hóa đơn GTGT (VAT)
Đánh giá sản phẩmHỏi đáp
Thông số kỹ thuật của máy G-V650
|
Phạm vi gia công |
Hành trình trục X | mm | 600 |
| Hành trình trục Y | mm | 500 | |
| Hành trình trục Z | mm | 470 | |
| Khoảng cách từ mũi trục chính đến bàn làm việc |
mm |
100-570 |
|
| Khoảng cách từ tâm trục chính đến bề mặt thanh ray cột |
mm |
552 |
|
|
Bàn làm việc |
Kích thước bàn | mm | 700×500 |
| Tải trọng tối đa | kg | 250 | |
| Khe chữ T | 4-18 | ||
| Hệ thống điều khiển | Hệ thống | Fanuc Oi-MF Plus (5) | |
|
Trục chính |
Công suất động cơ trục chính
(liên tục/ngắn hạn) |
kw |
7.5/11 |
| Mô men xoắn của động cơ trục chính (liên tục/ ngắn hạn) |
Nm |
35.8/70 |
|
| Tốc độ trục chính | vòng/phút | 12000 | |
| Độ côn trục chính và
đặc điểm kỹ thuật |
BT40 – Φ 120 |
||
| Phương pháp kết nối | Kết nối trực tiếp | ||
|
Trục servo |
Công suất động cơ trục X, Y, Z | kw | 1.8/1.8/3.0 |
| Mô-men xoắn của động cơ X, Y, Z | Nm | 11/11/20 | |
| Tốc độ động cơ servo X, Y, Z | vòng/phút | 3000/3000/3000 | |
| Băng dẫn hướng X, Y, Z | mm | 30/30/35 | |
| Vít ba trục X, Y, Z | mm | 2812/2812/3212 | |
| Tốc độ di chuyển X, Y, Z | m/phút | 36/36/36 | |
| Tốc độ cắt | mm/phút | 0-10000 | |
| Dịch chuyển tối thiểu | mm | 0,001 |
| Chế độ truyền động của động cơ servoX, Y , Z |
Ổ đĩa trực tiếp |
||
|
Độ chính xác của máy công cụ |
Độ chính xác định vị (X/Y/Z) | mm | + 0,005/300 |
| Độ chính xác định vị lặp lại
(X/Y/Z) |
mm |
+ 0,003/300 |
|
|
Tạp chí công cụ |
Sức chứa của hộp đựng dụng cụ | 24T | |
| Loại tạp chí công cụ | Bộ đổi dụng cụ dạng đĩa | ||
| Thông số kỹ thuật chuôi dụng cụ | BT40 | ||
| Đường kính dụng cụ tối đa (lắp đầy) |
mm |
80 |
|
| Đường kính dụng cụ tối đa (lân cận trống) |
mm |
150 |
|
| Trọng lượng dụng cụ tối đa | kg | 8 | |
| Chiều dài dụng cụ tối đa | mm | 300 | |
| Thời gian thay đổi công cụ tự
động |
S | T đến T 1.3 | |
|
Làm mát |
Công suất làm mát | T | 700 |
| Thang máy | m | 30 | |
| Tốc độ dòng chảy | m3/phút | 4 | |
| Dung tích chất làm mát | L | 300 | |
|
Khác |
Áp suất không khí | Bar | 6-8 |
| Tổng công suất | KVA | 30 | |
| Nguồn điện | V | AC380V3PH/50/60Hz | |
| Kích thước máy | mm | 2100*2760*2740 | |
| Trọng lượng máy | Kg | Khoảng 3500 |
